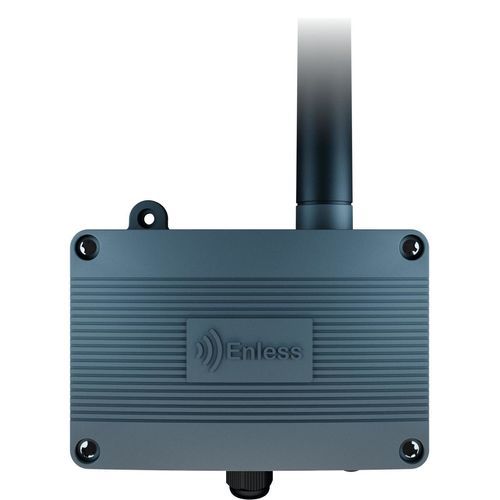

Trasmettitore wireless per sensore con spia luminosa TX 4/20 600-035

per sensoreLEDad alta precisione

Presentazione
Il sensore 4/20mA LoRaWAN è progettato per collegare una sonda 4/20mA. Misura il segnale 4/20mA della sonda e trasmette i dati misurati via radio LoRa. Questo consente rispondere a diverse applicazioni (esempio: misura della pressione, monitoraggio del radon, misure a temperature estreme).

Funzionalità principali

• Collegamento di una sonda 4/20mA tramite morsettiera.
• Misura del segnale 4/20mA con risoluzione a 12 bit.
• Trasmissione radio LoRa (grande portata, > 5 km in campo aperto).
• Modalità di comunicazione: LoRaWAN (rete pubblica o privata) e LoRa Easy (comunicazione dedicata verso ricevitore LoRa Easy).
• Compatibilità di integrazione: decodifica nativa e mappatura dei dati su registri Modbus o oggetti BACnet per integrazione BMS; possibilità di invio JSON a server HTTP tramite ricevitore LoRa Easy.
• Alimentazione sensore: batteria al litio sostituibile tipo D 3,6 V (batteria di ricambio fornita).
• Autonomia: fino a 15 anni (dipende dai parametri di trasmissione e dall’ambiente).
• Indicatori diagnostici: 3 LED.

Modalità d'uso

• Modalità LoRaWAN: trasmissione su rete LoRaWAN pubblica o privata. Compatibile con gateway LoRaWAN sul mercato.
• Modalità LoRa Easy: invio verso ricevitore LoRa Easy Enless (ricevitori disponibili in versioni Modbus, BACnet e HTTP). I ricevitori LoRa Easy permettono la ricezione e la conversione dei dati per una integrazione semplice.

Modelli disponibili

• EU868 — Riferimento: TX 4/20 600-035
• US915 — Riferimento: TX 4/20 600-135

Risorse disponibili

• Scheda prodotto (francese) — TX 4/20 600-035
• Scheda prodotto (inglese) — TX 4/20 600-035
• Scheda prodotto (inglese) — TX 4/20 600-135
• Dichiarazione di conformità UE
• Certificato FCC

Caratteristiche / Specifiche tecniche

• Protocolli supportati: LoRaWAN & LoRa Easy
• Versione LoRaWAN: 1.0.2 (RP001-1.02 revB) e 1.0.4 (RP002-1.0.3)
• Classe LoRaWAN: Classe A
• Frequenze radio: EU868 (modello EU868) e US915 (modello US915)
• Dimensioni: L 118 x H 79 x P 43 mm
• Indice di protezione del contenitore: IP65 / NEMA 4
• Interfaccia sensore: 4/20mA
• Risoluzione di misura: 12 bit
• Collegamento sonda 4/20mA: morsettiera
• Alimentazione sonda 4/20mA: alimentazione esterna raccomandata
• Periodicità di trasmissione: 5 minuti (predefinito) — configurabile
• Alimentazione interna: batteria al litio tipo D 3,6 V — sostituibile
• Durata batteria: fino a 15 anni (a seconda della configurazione e dell’ambiente)
• Batteria di ricambio consigliata: BAT D 1000-031
• LED: 3 LED di diagnostica
• Certificazioni (EU868): CE, UKCA, LoRaWAN
• Certificazioni (US915): FCC, ISED, LoRaWAN
