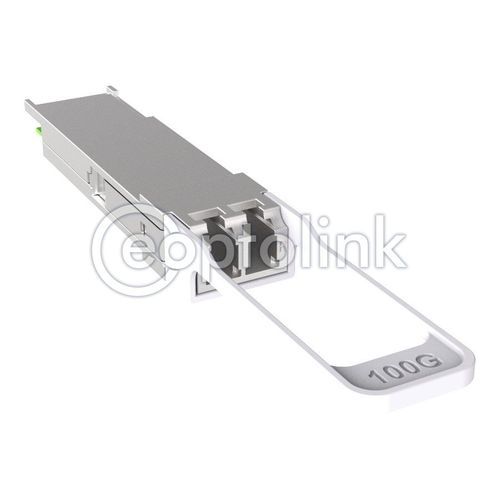

I moduli ricetrasmettitori ottici collegabili EOLQ-161HG-O-W2XX5S DWDM 100G a lambda singolo di Eoptolink sono progettati per collegamenti multipli 100G fino a 100 km di distanza su fibre ottiche monomodali (SMF) standard G.652. Per distanze brevi, ad esempio alcuni chilometri, non sono necessari moduli EDFA e di compensazione della dispersione (DCM). Per distanze relativamente più lunghe, invece, sono necessari EDFA e DCM per compensare la perdita di collegamento e la dispersione della fibra. Questo modulo è progettato per fibra monomodale e funziona a una lunghezza d'onda DWDM nominale da 1528,77 nm a 1565,50 nm, come specificato dall'ITU-T. L'interfaccia elettrica del modulo è conforme a OIF CEI-28G- VSR e conforme a QSFP28 MSA. È progettato per essere utilizzato nelle apparecchiature di rete DWDM nelle reti di accesso e core metropolitane
Il modulo ricetrasmettitore monomodale della serie EOLQ-161HG-O-25-XXX5S è progettato per trasmissioni a canali multipli da 100GbE fino a 25 km di distanza su fibre ottiche monomodali (SMF) standard G.652. Il lato trasmettitore converte i segnali elettrici multi-lane dell'host in un segnale ottico PAM4 a corsia singola. L'interfaccia ottica del modulo utilizza una singola lunghezza d'onda nella banda DWDM O con lunghezze d'onda allineate alla griglia LAN-WDM con una spaziatura dei canali di 200GHz. Il modulo è conforme alla classe laser 1 secondo lo standard di sicurezza internazionale IEC-60825. La sezione di ricezione utilizza un rilevatore APD a banda larga ed è indipendente dal canale WDM. Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C, come previsto dalla specifica QSFP28 MSA SFF-8636.
Trasmissione 100G a singola lunghezza d'onda
Lunghezze d'onda fisse su banda C DWDM 100GHz Grid o banda O DWDM 200GHz Grid
---
