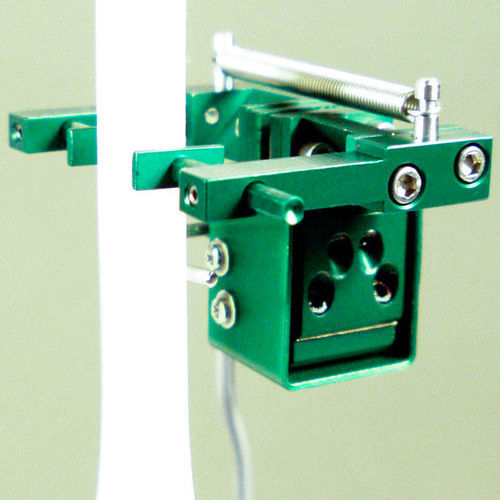

Estensimetro diametrale 3475 series

in miniatura

Estensimetro miniaturizzato progettato per misurazioni generiche di deformazioni trasversali o diametrali su campioni piccoli o sottili. Può essere utilizzato contemporaneamente agli estensimetri assiali miniaturizzati Modello 3442 o agli estensimetri assiali Modello 3542. Questi estensimetri molto leggeri sono autoportanti sul campione in esame. Vengono utilizzati per misurare la deformazione trasversale o diametrale. Spesso vengono utilizzati contemporaneamente a un estensimetro assiale Epsilon; insieme, questi estensimetri sono adatti a misurare il rapporto di Poisson secondo la norma ASTM E132 con la maggior parte dei materiali e dei campioni. Sono utilizzati anche per caratterizzare materiali con proprietà anisotrope, come nel caso di molti materiali compositi. Questo modello si aggancia facilmente al campione con una molla integrata che mantiene l'unità in posizione. Può essere regolato per lavorare su campioni di qualsiasi dimensione, da 0 a 25 mm (0-1 pollice) di larghezza o diametro. Il modello 3475 ha uno spessore del braccio di soli 3,81 mm (0,15 pollici) e funziona contemporaneamente con qualsiasi estensimetro assiale che abbia uno spazio sufficiente tra i bracci (non tutte le versioni dell'estensimetro miniaturizzato 3442 possono essere utilizzate). I contatti ad ampio raggio impediscono all'unità di scavare nei campioni. Questo modello utilizza il design a doppia flessione di Epsilon, consentendo l'uso in applicazioni dinamiche. Tutte le unità hanno campi di misura in entrambe le direzioni. Gli estensimetri modello 3475 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi sono collegati al controllore di una macchina di prova. L'elettronica di condizionamento del segnale per l'estensimetro è generalmente inclusa nel controllore della macchina di prova o può essere aggiunta.
