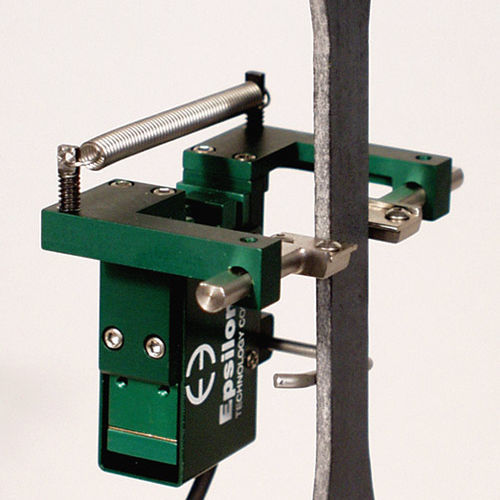

Estensimetro diametrale 3575 series

trasversalevalore Rper lamiera

Progettato per la misurazione della deformazione trasversale o diametrale su campioni caricati assialmente. Questo modello può essere utilizzato contemporaneamente all'estensimetro assiale modello 3542. Autoportanti sul campione in esame, questi estensometri funzionano su qualsiasi campione di larghezza o diametro compreso tra 0 e 25 mm (0-1 pollice). Sono comunemente utilizzati per la misurazione del rapporto di Poisson, per misure trasversali con materiali anisotropi come molti compositi e per prove su lamiere, come la determinazione del valore r. Il più delle volte vengono utilizzati contemporaneamente agli estensimetri assiali Epsilon, che insieme sono adatti a misurare il rapporto di Poisson secondo la norma ASTM E132 con la maggior parte dei materiali e dei campioni. Queste unità si agganciano facilmente al campione e sono tenute in posizione da una molla integrata. Le superfici di contatto arrotondate mantengono la posizione sul campione. Tutte le unità sono estensimetriche ad alta precisione, compatibili con la maggior parte dei controllori di prova. Gli estensimetri modello 3575 sono dispositivi estensimetrici, quindi compatibili con qualsiasi elettronica progettata per trasduttori estensimetrici. Nella maggior parte dei casi vengono collegati a un controllore di macchina di prova con elettronica per un canale di deformazione, ed Epsilon equipaggerà l'estensimetro con un connettore compatibile da collegare direttamente al controllore.
