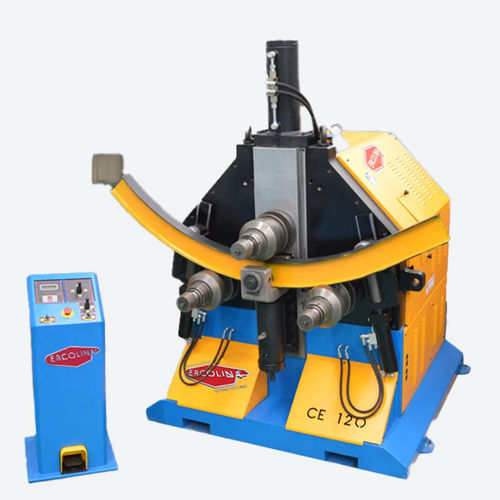

Curvatrice idraulica CE120H3-RLI

elettricaa pedaleper tubi

Descrizione
La centinatrice CE120H3-RLI è una macchina a tre rulli trascinatori progettata per formare anelli e profili cilindrici. Presenta alberi Ø 100 mm, telaio monoblocco in acciaio con struttura elettrosaldata e corpo macchina in ghisa GS500 per garantire rigidità su profili ad alta sezione. Sistema guide laterali disponibile su richiesta.

Diametro minimo esterno
⌀ 70 x 1,5 mm

CARATTERISTICHE

• Alberi da 100 mm
• Alta ripetibilità
• Alta sezione modulare, massime prestazioni con minime flessioni
• Telaio monoblocco in acciaio
• Struttura elettrosaldata
• Alberi forgiati, trattati e filettati per regolazione micrometrica dei rulli e ridurre l'uso di distanziali
• Rulli di lavoro trattati termicamente, anti-graffio
• Sistema rapido di sostituzione utensili
• Alta ripetibilità garantita dal sistema di lettura elettronica della posizione del rullo centrale (touch pad programmabile)
• Programmazione semplice e intuitiva
• Manutenzione ridotta
• Piega in piano verticale e orizzontale
• Set di utensili universali incluso
• Telecomando a bassa tensione con pedaliera
• Sistema di guida diretta degli alberi

Dati tecnici
Diametro alberi: 100 mm
Diametro standard rulli lavoro: 310 mm
Corsa max rullo di spinta: 300 mm
Velocità alberi: 6 rpm
Numero rulli trascinatori indipendenti: 3 lisci
Voltaggio: 380/220/440/480 V
Motori: 3 x 1,85 kW
Motore centralina oleodinamica: 2 kW
Corpo macchina: Ghisa GS500
Spinta pistone: 360.000 N
Piano lavoro macchina: Orizzontale e verticale
Regolazione rullo superiore: Idraulica
Display: Digitale
Mobile base: Acciaio elettrosaldato
N. programmi memorizzabili: 8
Controllo elettr. a pedale: SI
Dimensioni (LxPxH): 1800 x 2200 x 1700 mm
Peso: 2800 Kg

Altri modelli disponibili (sintesi)
CE120HR3-RLI — 3 rulli trascinatori idraulici — Monofase/Trifase (versione idraulica)

Caratteristiche / specifiche tecniche

• Diametro minimo esterno accettato: ⌀ 70 x 1,5 mm
• Alberi: 100 mm
• Rulli standard Ø: 310 mm
• Corsa rullo di spinta fino a: 300 mm
• Velocità alberi: 6 rpm
• 3 rulli trascinatori indipendenti (lisci)
• Motorizzazione principale: 3 x 1,85 kW; centralina oleodinamica 2 kW
• Voltaggio supportato: 380/220/440/480 V
• Costruzione corpo macchina in ghisa GS500
• Spinta nominale pistone: 360.000 N
• Funzionalità di piega orizzontale e verticale
• Regolazione superiore idraulica e controllo digitale con touch pad programmabile
• Base in acciaio elettrosaldato
• 8 programmi memorizzabili e controllo elettrico a pedale
• Dimensioni e peso: 1800 x 2200 x 1700 mm — 2800 Kg
