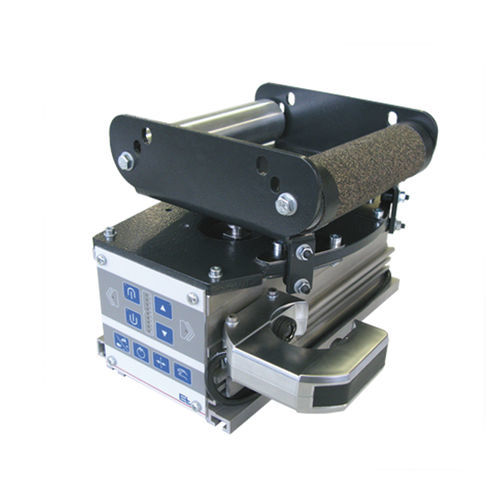

Controlli per sistemi guidanastro ELGUIDER

In un sistema a telaio girevole ELGUIDER il nastro è sottoposto quattro volte ad un cambiamento di direzione di 90°. Alla base di tale sistema per la guida di nastri c'è un telaio di posizionamento orientabile con due rulli di rinvio. Il suo centro di rotazione immaginario si trova sul piano d’ingresso. La correzione laterale del nastro può essere iniziata solo tramite una rotazione intorno a tale centro. La premessa è che vi sia sempre un tiro del nastro sufficiente per creare aderenza fra nastro e rullo di regolazione. Campo d'impiego Lo sfruttamento ottimale dei campi di elasticità consente di impiegare il telaio girevole per la guida del nastro proprio in spazi angusti. Applicazione Quanto maggiori il tiro del nastro, il modulo di elasticità e la correzione occorrente, tanto più lunghi dovranno essere i tratti d’ingresso, di uscita e di trasferimento. In base all’esperienza è opportuno che la lunghezza di tali tratti misuri dal 60 al 100% della larghezza del nastro. Il sensore va posizionato dietro al rullo di regolazione e possibilmente vicino ad esso.
