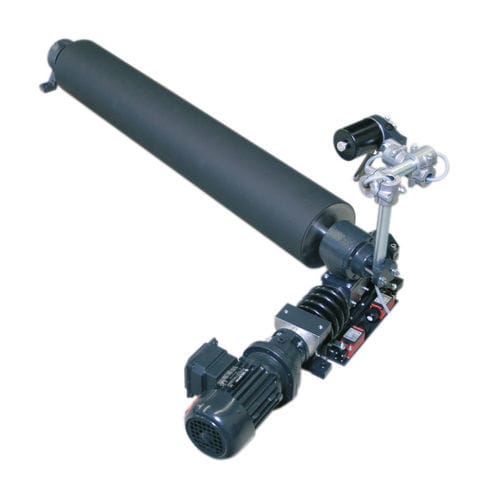

Sistema di guida a rulli VGA Series

Rulli posti obliquamente rispetto alla direzione di avanzamento del nastro fanno sì che il nastro si muova lateralmente. Questo principio è applicato nel sistema a rullo oscillante ELBANDER per regolare l'avanzamento del nastro. Centro di rotazione del rullo oscillante è uno dei due punti di supporto. A seconda della correzione da fare il rullo oscillante viene posto obliquamente ruotando intorno a questo punto. Campo d'impiego I sistemi a rullo oscillante vengono impiegati per la regolazione dell'avanzamento di nastri trasportatori. Applicazione Nei nastri trasportatori il rullo oscillante va montato nel tratto inferiore, direttamente davanti al rullo di testa. Il posizionatore va disposto ad un angolo di 15° rispetto alla direzione di avanzamento del nastro. Il moto di posizionamento deve avvenire nella bisettrice fra tratto d'ingresso e d'uscita. Il tratto d'ingresso dovrebbe essere almeno pari alla larghezza del nastro. Il tratto d'uscita va mantenuto possibilmente piccolo. Il rullo di regolazione dovrebbe essere abbracciato fra 40° e 60°. Per velocità di produzione > 1000 m/min, l'abbraccio va ridotto a 10-20°. Il rilevamento della posizione avviene con un sensore per bordi direttamente a monte del rullo di regolazione. Per escludere eventuali disturbi sul sistema di regolazione del nastro, il rullo tenditore può essere regolato solo mantenendo paralleli gli assi.
