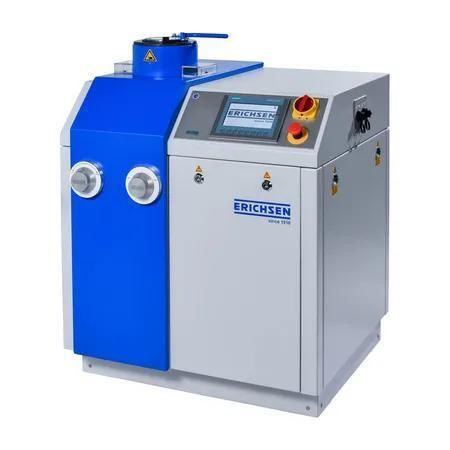

Macchina per prova multiparametrica Model 212

di deformazioneinteramente automaticacontrollata da PLC

Macchina di prova totalmente automatica elettroidraulica per test Erichsen (cup test) e di trazione profonda, per valutare la duttilità di lamiere rivestite, ferrose e non ferrose.

Applicazione
Progettata per eseguire prove Erichsen e prove di trazione profonda su materiali in lamiera rivestiti (es. coil coatings, verniciati, rivestiti in plastica o elettrodeposti). Adatta per spessori lamiera approssimativi da 0,1 mm a 3,0 mm (basato su resistenza a trazione del materiale di 400 N/mm²); lo spessore massimo estraibile dipende dalla resistenza del materiale. Supporta operazioni di redraw (seconda trazione con matrice/punzoni di diametro inferiore) e può essere combinata con lo strumento per prove di nervatura (Modello 227) per intensificare i test di danneggiamento del rivestimento.

Scopo

• Ridurre i scarti di produzione monitorando la qualità del rivestimento durante la produzione e nei reparti in-process.
• Smistamento immediato del materiale in ingresso mediante prove Erichsen o di trazione profonda senza preparazione speciale dei campioni per verificare le proprietà del materiale.
• Azionamento elettroidraulico e costruzione robusta per funzionamento resistente all'usura, elevata accuratezza delle prove e bassa manutenzione.

Progettazione
Carcassa in lamiera d'acciaio robusta che integra l'aggregato di prova (cilindro di prova con pistone di lavoro, piastra di tenuta lamiera e matrice). Tutti i componenti sono facilmente accessibili dall'esterno per rapidi cambi utensile. La sequenza operativa esegue taglio del pezzo, trazione ed espulsione della coppetta in un unico ciclo automatico. I comandi operatore sono disposti in modo ergonomico sul pannello di controllo.

Contenuto della fornitura

• Macchina per prove Erichsen e di trazione profonda, Modello 212
• Utensile di prova conforme a DIN EN ISO 1520
• Istruzioni per l'uso
• Certificato di prova del produttore M

Norme

• DIN EN ISO 1520
• DIN EN 13523-6

Specifiche tecniche

• Modello: Modello 212
• Numero d'ordine: 01780431
• Azionamento: Elettroidraulico
• Tipi di prova: Erichsen cupping, Deep Draw Test
• Alimentazione: 3L/N/PE AC 400 V 50 Hz, 2,2 kW
• Forza massima di trazione: 120 kN
• Velocità di trazione: 770 mm/min
• Dimensioni (circa H x L x P): 1100 mm x 900 mm x 800 mm
• Peso netto (circa): 470 kg
• Forza di punzonatura, max.: 200 kN
• Forza di tenuta del foglio, max.: 45 kN
• Corsa del porta-lamiera (circa): 35 mm
• Corsa del punzone di trazione (circa): 60 mm
• Apertura per inserimento lamiera, larghezza max.: 110 mm
