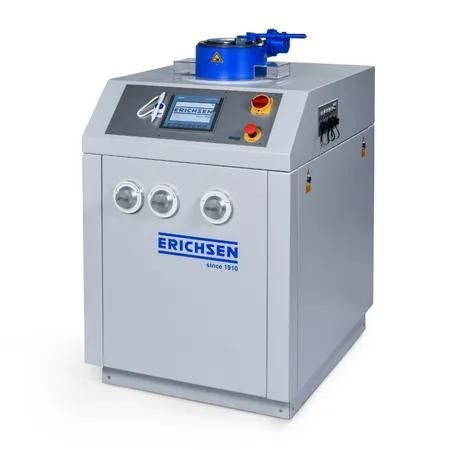

Macchina per prova multiparametrica Model 242-Basic

di deformazioneinteramente automaticacontrollata da PLC

Il Modello 242-Basic è una macchina di prova completamente automatica elettroidraulica per test di cupping e di trazione profonda, utilizzata per valutare la duttilità di lamiere rivestite ferrose e non ferrose, con una forza di trazione massima di 200 kN.

Panoramica
La macchina è progettata per testare coil coatings, materiali verniciati, rivestiti in plastica o zincati. È dotata di display digitali per la lettura della forza di trazione, della forza di tenuta e della corsa del punzone. Adatta per il controllo qualità di routine e per attività di R&S con possibilità di intensificazione delle prove tramite re-imbutitura e test a nervature.

Applicazione
Il Modello 242-Basic è predisposto per eseguire prove Erichsen (cupping) e prove di trazione profonda su lamiera per verificare che i rivestimenti superficiali non vengano danneggiati durante processi di deformazione tridimensionali (come termoformatura e tranciatura profonda). Idoneo per spessori lamiera da 0,2 mm a 4,0 mm (sulla base di una resistenza alla trazione di 400 N/mm²; lo spessore massimo lavorabile va adattato per resistenze superiori/inferiori).

Scopo

• Ridurre i tassi di scarto tramite monitoraggio continuo della qualità dei rivestimenti in produzione e nel controllo di processo.
• Smistamento immediato dei materiali in ingresso mediante prove di cupping o di trazione profonda per confermare la conformità alle proprietà specificate senza preparazioni speciali dei campioni.
• Progettazione elettroidraulica per funzionamento con bassa usura, alta precisione dei risultati e bassi costi di manutenzione e gestione.

Contenuto della fornitura

• Macchina per prove di cupping e trazione profonda, Modello 242-Basic
• Istruzioni per l'uso
• Certificato di collaudo del produttore M

Norme

• DIN EN ISO 1520
• DIN EN 13523-6

Caratteristiche / specifiche tecniche

• Azionamento: Elettro-idraulico
• Prove principali: Erichsen (cupping) e prova di trazione profonda
• Alimentazione: 400 V, 3~, 50 Hz
• Forza massima di trazione: 200 kN
• Velocità di trazione: fino a 800 mm/min (tipicamente ca. 500 mm/min)
• Forza di mantenimento: 0,5 - 30 kN e 10 - 100 kN (due intervalli)
• Potenza richiesta (ca.): 3,0 kW
• Forza di punzonatura max.: 265 kN
• Corsa del porta-blanck (ca.): 38 mm
• Corsa del punzone di trazione (ca.): 80 mm
• Apertura per inserimento lamiera, larghezza max.: 125 mm
• Dimensioni (A x L x P) ca.: 1320 mm x 810 mm x 1100 mm
• Peso netto (ca.): 600 kg
• Caratteristiche aggiuntive: display digitali per forze e corse; accesso facilitato all'aggregato di prova integrato per rapidi cambi utensile; ciclo operativo unico per taglio del blank, trazione e espulsione della coppa
