Viscosimetro dinamico Model 458

da laboratoriomanualeportatile

Panoramica
Il Disco Nomogramma per Viscosità Modello 458 è uno strumento portatile di conversione per tradurre dati di viscosità tra più sistemi di unità e per adattare i valori alle temperature di riferimento. Integra un nomogramma della viscosità e una scala della viscosità dipendente dalla temperatura su un disco a doppia faccia per confronti diretti.

Capacità di conversione
IL NOMOGRAMMA DELLA VISCOSITÀ converte i dati di viscosità per temperature di riferimento tra 15 °C e 25 °C nelle seguenti unità:

• cSt = mm²·s⁻¹
• cP = mPa·s
• gradi Engler
• unità Krebs-Stormer
• unità Gardner-Holdt
• tempi di efflusso
  • ISO 2431 (4 mm)
  • ASTM D 1200 (Ford No. 3, No. 4)
  • DIN 53 211

Conversione dipendente dalla temperatura
LA SCALA DELLA VISCOSITÀ DIPENDENTE DALLA TEMPERATURA converte i dati di viscosità per temperature di riferimento tra 5 °C e 30 °C. La conversione si effettua leggendo scale adiacenti ruotate in direzioni opposte (principio della calcolatrice a cursore) e si basa su un coefficiente di temperatura di 5,5 %/°C.

Progettazione e funzionamento

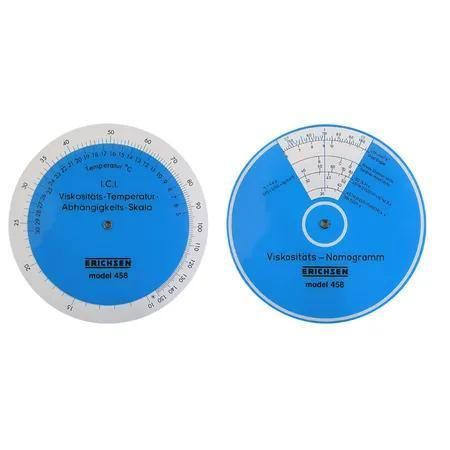

I due nomogrammi sono combinati su un unico disco utilizzabile da entrambe le facce. Il confronto diretto tra diverse unità di viscosità si ottiene tramite una semplice lettura dell'indicatore. La conversione tra unità cinematiche (cSt = mm²·s⁻¹) e dinamiche (cP = mPa·s) richiede la specifica della densità del liquido nell'intervallo 0,7–1,5 g/cm³. L'uso dei nomogrammi presuppone che i liquidi testati presentino un comportamento approssimativamente newtoniano.

Contenuto della fornitura

• Nomogramma di viscosità e scala della viscosità dipendente dalla temperatura, Modello 458
• Custodia

Specifiche tecniche

• Numero d'ordine: 00990131
• Intervallo di temperatura di riferimento (nomogramma): 15 °C – 25 °C
• Intervallo della scala dipendente dalla temperatura: 5 °C – 30 °C
• Coefficiente di temperatura per la conversione: 5,5 %/°C
• Intervallo di densità per conversione cinematica/dinamica: 0,7 a 1,5 g/cm³
• Progettazione del disco: nomogramma double-face
• Liquidi previsti: comportamento approssimativamente newtoniano
• Spedizione: possibile entro tre giorni lavorativi
