Tester di pressione Model 415

di compressioneper pitturaper rivestimento

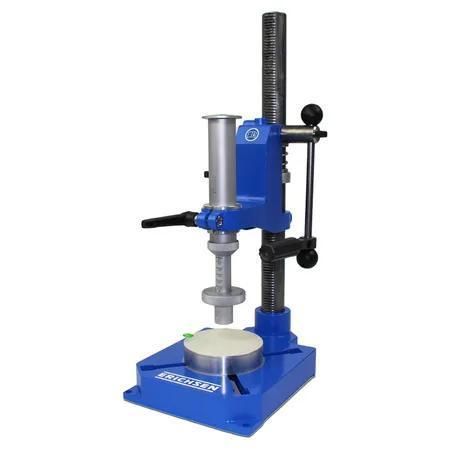

Il Misuratore del grado di essiccazione Modello 415 determina il grado di essiccazione di vernici e rivestimenti secondo ISO 9117 utilizzando il metodo modificato di Bandow-Wolff. È composto da un cilindro in metallo leggero con una molla di compressione integrata (per generare una forza di stampa fino a 250 N), un meccanismo a leva per applicare la forza perpendicolarmente e una piastra regolabile per adattarsi allo spessore del campione.

Principio di prova e costruzione
La macchina è concepita come dispositivo di stampa manuale montato su una base. La molla di compressione nel cilindro fornisce la forza di stampa trasmessa perpendicolarmente tramite una leva. La piastra di supporto è regolabile per accogliere diversi spessori dei campioni. I pesi forniti e un disco in gomma morbida consentono l'applicazione di carichi normalizzati secondo il metodo.

Esecuzione delle analisi

• Grado di essiccazione 1
• Il rivestimento viene ricoperto con ballotini che vengono successivamente rimossi con un pennello fine.
• Gradi di essiccazione 2 e 3
• Posizionare un disco di carta sul rivestimento, quindi un disco in gomma morbida. Applicare carichi di 20 g e 200 g aggiungendo uno dei pesi individuali forniti (durata del carico 60 s).
• Gradi di essiccazione 4-7
• Posizionare la lastra di prova sulla base con il rivestimento rivolto verso l'alto e coprire successivamente con un disco di carta e un disco in gomma morbida. Il carico richiesto (2 kg o 20 kg), corrispondente a una forza del pistone di 20 N o 200 N, viene generato tramite la pressione della leva e mantenuto per ca. 60 s.

Valutazione della prova
Dopo la rimozione del carico, valutare il rivestimento secondo la tabella del grado di essiccazione ISO 9117 fornita con il metodo.

Contenuto della fornitura

• Misuratore del grado di essiccazione, Modello 415
• Supporto
• Peso individuale per carico di 20 g
• Peso individuale per carico di 200 g
• 2 dischi in gomma morbida, ∅ 22 mm
• 100 dischi di carta, ∅ 26 mm
• Distributore di ballotini
• 50 g di perle di vetro (ballotini), ∅ 125 - 250 μm, conformi a ISO 9117

Norme

• ISO 9117

Caratteristiche / specifiche tecniche

• Azionamento: Manuale
• Dimensioni: Larghezza ca. 150 mm // Profondità ca. 300 mm // Altezza ca. 440 mm
• Peso netto: ca. 4,5 kg
• Forza di prova: fino a 250 N
• Pesi inclusi per carico standard inferiore a 2 kg (20 N): pesi da 20 g e 200 g (diametro 24 mm)
• Disco in gomma morbida: diametro 22 mm, spessore (5 ± 0,5) mm, durezza (50 ± 5) IRHD (DIN ISO 48)
• Ballotini: 50 g di perle di vetro ∅ 125 - 250 μm (ISO 9117)
• Numero d'ordine: 00930131
