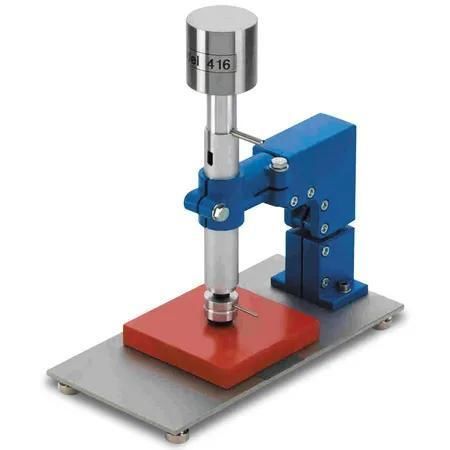

Apparecchio per prove di resistenza alla compressione Model 416

manualeper verniciaturaper rivestimento

Applicazione
Questo strumento è progettato per verificare lo stato di asciugatura superficiale di vernici, smalti e rivestimenti simili secondo ISO 9117 e EN 29117.

Principio di prova
Un pistone di prova rivestito con un tessuto monofilamento in nylon e caricato con un peso definito viene abbassato sulla superficie di prova per un periodo limitato e quindi ruotato di 90°. L'effetto sul rivestimento viene valutato dopo il sollevamento del pistone per determinare l'asciugatura superficiale.

Progettazione e funzionamento
Il dispositivo è costituito da un piano provino con un supporto che guida verticalmente il peso di carico. Il pistone di prova è collegato al peso tramite un giunto sferico (peso totale della testina 1500 g). Una piastra di gomma (durezza 50 IRHD secondo ISO 48) è fissata all'estremità frontale della testina. Un tessuto in nylon monofilamento (diametro del filo 0,12 mm, 100 x 100 mm) è fissato mediante un O-ring e deve essere sostituito prima di ogni prova. Lo strumento deve essere livellato orizzontalmente prima dell'uso con la livella a bolla fornita e i piedini regolabili.

Procedura di prova
Dopo un tempo di essiccazione definito abbassare la testina sulla provetta. Premere per 10 s, ruotare la testina di 90° e sollevarla dopo altri 2 s. Se non si osservano segni o danni sul rivestimento, lo stato di asciugatura superficiale è raggiunto; in caso contrario ripetere la prova dopo un intervallo adeguato (vedere le norme).

Contenuto della consegna

• Probador di asciugatura superficiale, Modello 416
• Livella a bolla
• 100 pezzi di tessuti in nylon (100 x 100 mm)

Norme

• ISO 9117
• DIN EN 29117

Caratteristiche tecniche / specifiche

• Denominazione modello: Modello 416
• Numero d'ordine: 01850131
• Azionamento: Manuale
• Dimensioni: lunghezza ca. 150 mm • larghezza ca. 300 mm • altezza ca. 305 mm
• Peso netto: ca. 4,5 kg
• Peso totale testina: 1500 g
• Piastra in gomma: durezza 50 IRHD (secondo ISO 48)
• Tessuto in nylon: monofilamento, diametro filo 0,12 mm, formato 100 x 100 mm (uso singolo)
• Tempi di prova: pressione 10 s, rotazione 90°, sollevamento dopo ulteriori 2 s
