Stazione di prova di durezza Model 450

di abrasioneuniversaleautomatica

Panoramica

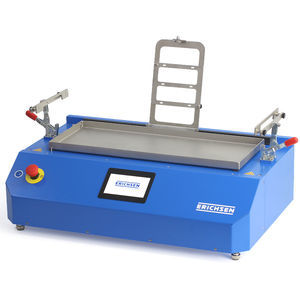

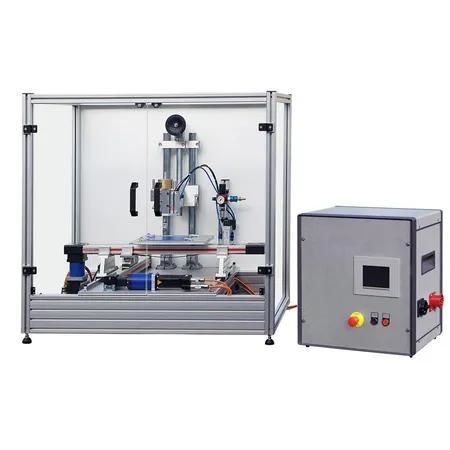

La stazione di prova per graffi Modello 450 secondo BMW/ERICHSEN è un sistema di prova controllato da PLC progettato per eseguire prove di graffi ripetibili su vernici e superfici in plastica. Il sistema è composto da un'unità di base con tavola campione XY azionata da servomotore e da un'unità Z manuale con portautensili universale e alimentazione pneumomatica degli utensili, oltre a un'unità di controllo separata con touchscreen integrato per l'impostazione dei parametri di prova. Il carico di prova è variabile tramite pesi innestabili.

Modalità di prova per graffi

• Graffi lineari = movimento lineare singolo
  • Parametri: lunghezza / velocità
• Sfregamento = movimenti lineari ripetuti nello stesso punto
  • Parametri: lunghezza / velocità / numero
• Matrice = movimenti lineari a rete
  • Parametri: lunghezza x / lunghezza y / passo maglia / velocità
• Percorso circolare = movimento circolare singolo
  • Parametri: diametro del cerchio / velocità del percorso
• Figura di Lissajous = sovrapposizione di due movimenti sinusoidali verticali con lieve differenza di frequenza
  • Parametri: frequenza / ampiezza / numero

Contenuto della fornitura

• Stazione di prova per graffi secondo BMW/ERICHSEN, Modello 450, composta da unità di base e unità di controllo
• Cavo di alimentazione CEE 16A (5 m)
• 4 ganasce di serraggio
• Tubo dell'aria (5 m)
• Adattatore utensile per punta di prova
• Punta di prova secondo ISO (Ø 1 mm)
• 7 pesi di carico
• 2 chiavi a forchetta
• 2 chiavi Allen
• Manuale d'uso

Norme

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

Specifiche tecniche

• Azionamento: Elettrico
• Velocità massima: 1000 mm/s
• Alimentazione: 400 VAC, 50/60 Hz; rete TN o TT
• Dimensione campione (max): 350 mm x 250 mm x 5 mm (L x P x H)
• Forza di prova: 3–30 N
• Profili di graffio: Van Laar, Bosch, ISO, Clemen, BMW, ecc.
• Intervallo di carico di prova: (3–30) N // (graduazione 1‑N)
• Alimentazione aria compressa: min. 5 bar, max. 10 bar
• Peso netto unità base: ca. 115 kg
• Dimensioni unità di controllo (L x P x H): ca. 600 mm x 450 mm x 570 mm
• Peso netto unità di controllo: ca. 40 kg
• Dimensioni unità base (L x P x H): ca. 1100 mm x 720 mm x 1000 mm

Caratteristiche / specifiche

• Funzionamento PLC con ingresso tramite touchscreen
• Tavola XY azionata da servomotore e movimento Z manuale con alimentazione pneumomatica
• Carico di prova variabile tramite pesi innestabili (3–30 N)
• Modalità di prova programmabili (lineare, sfregamento, matrice, circolare, Lissajous)
• Adatto per prove su vernici e superfici plastiche in R&S e controllo qualità
