Trasduttore di forza a compressione Model 844

ad anelloanalogicoper cuscinetti

Panoramica

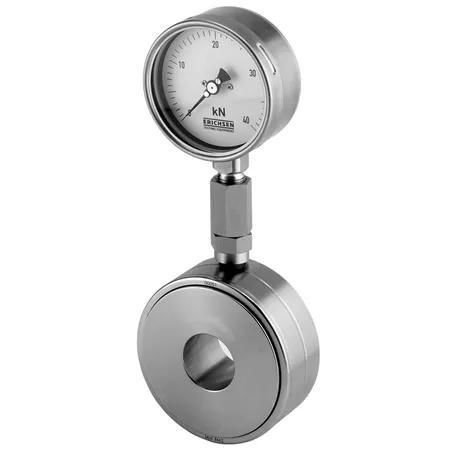

Cella di carico ad anello compatta per la misurazione di forze assiali e di supporto.

Descrizione tecnica
Gli strumenti di misura della forza ERICHSEN utilizzano la trasmissione idraulica della forza che agisce su un pistone; la pressione risultante viene visualizzata su un indicatore calibrato in newton. Progettati principalmente per uso statico: il tempo di salita della forza (rispetto al carico nominale) dovrebbe essere almeno 1 secondo per evitare danni all'indicatore. Gli urti possono essere smorzati con opportuni restrittori. Tutte le celle di carico sono in acciaio inox.

Campi di applicazione
La serie 844 è indicata quando un albero deve attraversare il dispositivo di misura. Sono pensate per il monitoraggio permanente delle forze assiali e dei cuscinetti. Gli strumenti sono dotati di un quadrante ad alta precisione da 100 mm con compensazione dello zero. Con accessori adeguati il valore misurato può essere visualizzato a distanza e trasmesso tramite trasduttore di pressione ai PHYSIMETER ® 906 MC-E e 906 USB.

Design

• Versione base "A": l'indicatore è fissato direttamente alla cella tramite connessione avvitata.
• Versione avanzata "B": lo strumento di misura è collegato al manometro tramite tubo ad alta pressione o capillare.

Contenuto della fornitura

• Modello 844
• Dotato di serie di un restrictor a tubo (tube throttle)
• Certificato di collaudo del produttore M

Accessori (esempi)

• Predisposizione per lancetta di massimo per i modelli 833 e 844 - supplemento (numero d'ordine: 05770132)

Specifiche tecniche

• Grandezza misurata: Forza
• Direzione efficace: Compressione
• Principio di misura: Idraulico
