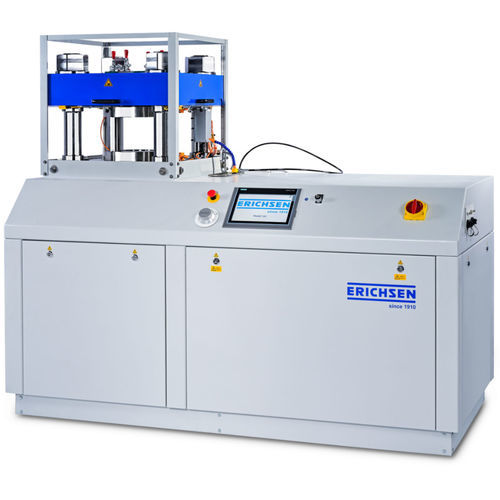

Macchina per prova multiparametrica Model 161

di caduta di pressionedi deformazioneautomatica

Si tratta di una configurazione elettroidraulica per prove di coppettazione. Offre una forza di trafilatura massima di 1000 kN e un corrispondente supporto del grezzo a variazione continua. Il supporto cieco è controllato proporzionalmente da una valvola di regolazione della pressione con corsa di bloccaggio di 180 mm. La velocità di trafilatura (200 mm/min. max.) è controllata da una valvola distributrice proporzionale con bilanciamento della pressione. Il diametro massimo di rigonfiamento è di 200 mm. Un PLC provvede all'automazione e i test vengono eseguiti automaticamente fino all'arresto della rottura del pezzo. La forza di trafilatura e la forza del supporto del pezzo grezzo sono indicate sulle uscite analogiche e digitali. Il tester è dotato di alimentazione indipendente dell'olio di rigonfiamento e di un interruttore di cambio utensile (interruttore a chiave necessario per cambiare gli utensili di prova FLC). La macchina è dotata di un supporto per trafila e di una piastra portafoglio, secondo i nn. 1696.00.32 e 1697.00.32. C'è un punzone a sfera FLC (da 100 a 199 mm di diametro) secondo i nn. 1698.00.32 e 1699.00.32. Il cilindro idraulico, l'aggregato idraulico e i dispositivi di controllo sono contenuti nel corpo della macchina, che ha un involucro a pavimento. L'area di prova è protetta da coperchi rigidi e trasparenti.
