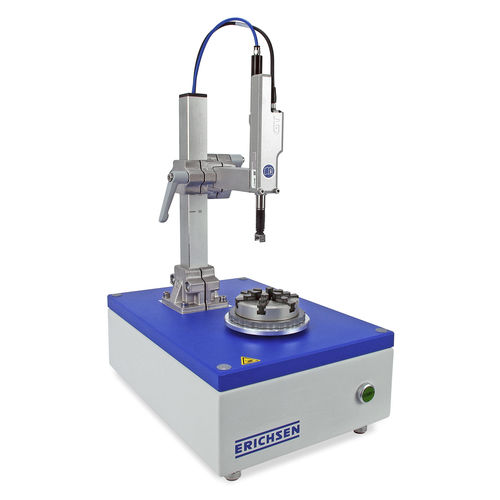

Apparecchio di misura di orecchie post-imbutitura 126 Plus

Strumento di misura dell'orecchio, per tazze da 15 - 50 mm di diametro, max. Altezza tazza 100 mm Lo strumento di misurazione dell'orecchio Modello 126 Plus viene utilizzato per effettuare misurazioni assiali di tazze per imbutitura profonda e barattoli grezzi. Le norme tipiche sono DIN EN 1669 e ISO 11531. Il dispositivo è costituito da una tavola rotante, un mandrino a ganasce e una testa di misura verticale (con rullo di misura e sonda di misura della lunghezza). Un mandrino a mascella assicura e centra la tazza. La testa di misura può essere regolata per adattarsi a diversi diametri e altezze del campione. Durante una rotazione della tavola rotante, la testa di misura registra la forma del bordo della tazza (le cosiddette irregolarità). Scopo e applicazione Lo strumento di misura dell'orecchio, modello 126 Plus, è progettato per la misura assiale di tazze imbutite e lattine grezze. Le norme tipiche sono DIN EN 1669 e ISO 11531 Il design Il dispositivo è costituito da una tavola rotante e da una testa di misura verticale con rullo. Per mezzo di un mandrino a mascelle, la tazza è centrata e fissata. La testa del calibro può essere posizionata a diverse altezze e diametri di tazze. Mentre ruota intorno al proprio asse, la testa del calibro misura la forma del bordo della coppa. Questa forma d'onda del bordo della coppa si chiama orecchino. Processo di misura L'operatore avvia il processo di misurazione tramite PC o direttamente sul dispositivo. Attivato pneumaticamente, la testa dell'indicatore si sposta verso la coppa. Il giradischi ruota di 360°. Al termine, la testa di misura si sposterà in posizione di riposo. Questo facilita un rapido scambio di coppa Tutti i risultati delle misurazioni vengono visualizzati su uno schermo. I risultati possono essere archiviati come file. I file di esportazione possono essere creati come .pdf e .txt. Per l'importazione di MS Excel, i file .txt sono pre-formattati.
