Apparecchio di misura di orecchie post-imbutitura Model 126

otticosenza contattoda laboratorio

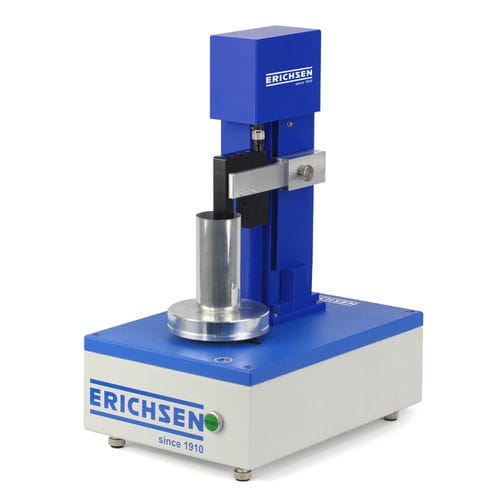

Lo Strumento di Misura delle Orecchie Modello 126 Plus-Optic è un dispositivo stazionario per la misurazione assiale ottica e senza contatto dell'earing su coppe profonde e lattine grezze. Registra il bordo della coppa durante una rotazione e fornisce valutazioni standardizzate con protocolli esportabili.

Panoramica

• Misurazione ottica senza contatto dell'earing su coppe profonde tramite unità di rilevamento ottico (Modello 126 Plus-Optic); non è necessario un mandrino meccanico — nella variante Optic le coppe sono fissate magneticamente sul tavolo rotante.
• Composizione del dispositivo: tavolo rotante e testina di misura verticale. Nelle varianti non ottiche un mandrino a ganasce centra e fissa il pezzo.
• La misura viene eseguita durante una rotazione del tavolo rotante mentre il sensore acquisisce il profilo del bordo; nelle versioni pneumatiche un rullo di prova viene abbassato sul campione.
• Funzionamento tramite software di valutazione fornito su PC o direttamente dal dispositivo; il PC è fornito dal cliente.

Principio di prova e risultati

• L'unità di misura rileva il bordo della coppa durante una singola rivoluzione e torna in posizione di riposo dopo la misura per consentire un rapido cambio del campione.
• Formati di output: .pdf, .txt, .csv (importabili in MS Excel).
• Il protocollo di misura include (tra gli altri):
• He_(mm) = Altezza media dell'earing
• He,max (mm) = Altezza massima dell'earing
• H_(mm) = Altezza media della coppa
• Z(%) = Percentuale media di earing
• Numero di orecchie
• Data, lotto, operatore e altri metadati del protocollo

Contenuto della fornitura

• Strumento di Misura delle Orecchie, Modello 126 Plus-Optic
• Software di valutazione
• Certificato di collaudo del produttore M

Normative

• DIN EN 1669
• ISO 11531

Accessori (esempio)

• Anelli di taratura (2 anelli) — accessorio (Numero d'ordine: 29490132)

Specifiche tecniche

• Trasmissione: Elettronica
• Peso: ca. 12 kg
• Scocca: Acciaio, verniciato a polvere
• Indice di protezione: IP20
• Ingombro (L x W): 350 x 250 mm; Altezza max: 550 mm
• Intervallo altezza coppa: 15–150 mm
• Intervallo diametro coppa: 25–120 mm (altri diametri su richiesta)
• Alimentazione: 110–240 V AC, 50/60 Hz
• Dispositivo di rilevamento: ottico
• Connessione dati: USB
• Potenza elettrica: 60 VA
• Risoluzione del sensore: 0,014 mm
• Precisione subpixel: 0,007 mm
• Corsa di misura: 25 mm
• Tempo per misurazione: ca. 18 s
• Attrezzatura aggiuntiva richiesta: PC, min. Windows 10
• Portatile / Stazionario: Stazionario
• Precisione dello strumento: ±0,04 mm
• Temperatura ambiente consentita: 10–40 ºC
• Valori di misura per rivoluzione: ~1500
• Numero d'ordine: 33970131
