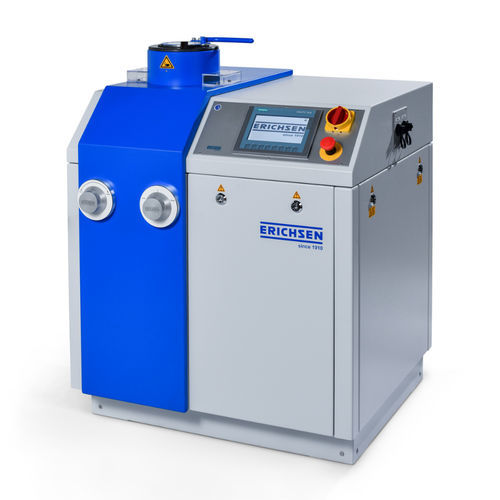

Macchina per prova multiparametrica Model 134

di deformazioneautomaticacontrollata da PLC

Panoramica del prodotto
La macchina di prova per lamiere, Modello 134, è una macchina di prova universale elettroidraulica progettata per prove di cupping e imbutitura profonda di lamiere. Presenta una forza di trazione massima di 120 kN e consente di preimpostare la pressione del portapezzo fino a 45 kN. La macchina include una testa di punzonatura con una forza di punzonatura massima di 200 kN, supporta sequenze di test automatiche e può fermarsi automaticamente in caso di guasto del campione. Loperazione è gestita tramite un pannello touch resistivo con navigazione automatica del menu.

Scopo e applicazione
Questa macchina è ideale per eseguire tutti i test di imbutitura profonda importanti e conosciuti per metalli ferrosi e non ferrosi, nonché una vasta gamma di ulteriori indagini tecnologiche. Può anche eseguire il test di Olsen (comunemente usato negli Stati Uniti) con gli strumenti appropriati. Le ragioni principali per utilizzare il Modello 134 includono:

• Riduzione dei costi di produzione controllando a campione la qualità di imbutitura della lamiera laminata a freddo durante la produzione o nei reparti di processo.
• Selezione di materiali di qualità inferiore al loro arrivo nel reparto di ricevimento merci, consentendo una valutazione immediata della qualità del materiale fornito senza preparazioni di test speciali.
• Determinazione dello spessore di lamiera più appropriato per un pezzo imbutito specifico per ottimizzare il rapporto prezzo-adeguatezza per i processi di produzione.

Design
La macchina è costruita con un robusto alloggiamento in acciaio che ospita la testa di prova, inclusi un cilindro di prova con tre pistoni di lavoro per punzonatura/tenuta lamiera, imbutitura ed espulsione. Gli interruttori di arresto di emergenza sono situati sul pannello di controllo accanto al pannello touch. Due valvole di controllo per la regolazione della forza di imbutitura e tenuta lamiera sono comodamente montate nella parte anteriore. Internamente, lalloggiamento contiene il motore di azionamento, la pompa idraulica, il serbatoio dellolio, lingranaggio di controllo elettroidraulico e i trasduttori di misura elettronici per il rilevamento preciso dei parametri di prova.

Ulteriori vantaggi tecnici

• Testa del cilindro con chiusura a baionetta per accesso diretto a matrici di imbutitura, anelli di punzonatura, portapezzi e cambi rapidi degli utensili.
• Velocità di imbutitura infinitamente variabile che rimane costante durante tutto il movimento di imbutitura, indipendentemente dai cambiamenti di carico.
• Ritenzione della matrice di imbutitura cardanica che assicura un serraggio costante e parallelo dei campioni, indipendentemente dalle variazioni di spessore.
• Rilevatore di crepe che consente un arresto automatico in caso di guasto del campione durante il test di cupping ERICHSEN.

Norme

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Dati tecnici

• Azionamento: elettroidraulico
• Test 1: Cupping Erichsen
• Test 2: Test di imbutitura profonda
• Dimensioni: ca. 900 mm / 1100 mm / 800 mm (L x A x P)
• Peso, netto: ca. 470 kg
• Alimentazione: 230/400 V AC // 50/60 Hz // 2.2 kW
• Forza di trazione: 120 kN
• Velocità di imbutitura: 770 mm/min
• Forza di punzonatura: max. 200 kN
• Forza del portapezzo: max. 45 kN
• Corsa del portapezzo: ca. 35 mm
• Inserimento lamiera: larghezza max. 110 mm
• Corsa del punzone di imbutitura: ca. 60 mm
