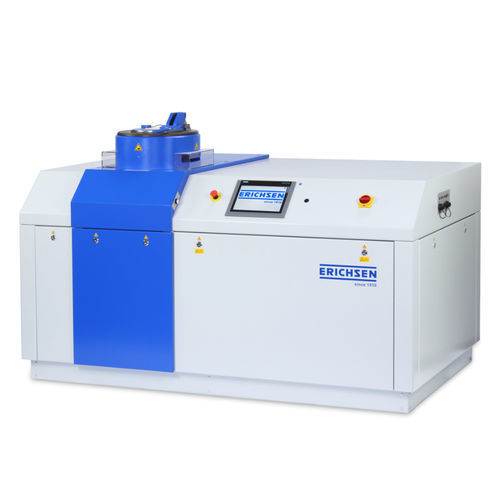

Macchina per prova multiparametrica Model 146

automaticainteramente automaticacontrollata da computer

Il Model 146 è una macchina di prova universale per lamiere elettroidraulica di ERICHSEN, progettata per il test di cupping Erichsen, prove di trazione profonda (deep-draw) e la determinazione delle curve limite di formatura (FLC). Una variante ad alta velocità (Model 146-60) dispone di un circuito olio ad alto spostamento dedicato per aumentare la velocità del punzone e garantire una velocità di trazione costante su tutta la corsa.

Applicazione

• Prova coppa quadrata (40 x 40 mm o 70 x 70 mm)
• Prova di allargamento del foro (ISO 16630)
• Determinazione delle Forming Limit Curves (FLC)
• Test LDH
• Prove di trazione profonda con rilascio rapido del portafoglio (per test di orecchiette)
• Prove di trazione profonda con corsa del punzone preimpostata
• Prove di trazione profonda ad alte temperature fino a 550 °C / 700 °C
• Bulge Test conforme a ISO 16808
• Prova di cupping ERICHSEN per vernici e pitture secondo DIN ISO 1520
• Prova vernice da stampaggio e prova coppa di trazione su rivestimenti in bobina
• Requisiti speciali su richiesta

Progettazione

• Azionamento elettroidraulico; sequenza di prova automatica o manuale
• Controllore logico programmabile per le funzioni macchina (controllo PC opzionale)
• Display digitale della forza di trazione, della forza del porta-lamiera e della corsa del punzone
• Sistema idraulico a tripla azione con semplificazioni costruttive economiche:
• Pressa di sfogliatura nel gruppo prova
• Eiettore idraulico del coppa
• Sequenza di prova completamente automatica

Ulteriori vantaggi tecnici

• Testa del cilindro con chiusura a baionetta
• Permette accesso diretto agli stampi di trazione, agli anelli di sbavatura, ai portafogli ecc. e un rapido cambio degli utensili
• Velocità di trazione infinitamente variabile
• Una volta impostata rimane costante per tutto il movimento di trazione, indipendentemente da variazioni di carico
• Supporto cardanico della matrice di trazione
• Assicura una serraggio parallelo e uniforme del provino, indipendentemente dalle variazioni di spessore

Rilascio rapido del porta-lamiera e arresto del punzone di trazione (BSA-ZS)
La forza del porta-lamiera agisce su un'area di lamiera continuamente ridotta durante la sequenza di trazione; per evitare lo schiacciamento delle estremità in presenza di forte tendenza alla formazione di orecchiette, la pressione del porta-lamiera può essere rilasciata completamente a una profondità preimpostata in cui non si formano più pieghe.

La macchina è dotata di display digitale della corsa del punzone e di un selettore per "BSA" o "ZS". Quando la profondità di trazione selezionata sul display digitale è raggiunta, il punzone si arresta completamente (modalità "ZS") oppure viene rilasciata la forza del porta-lamiera (modalità "BSA").

Testa di prova sollevata idraulicamente
Il sollevamento idraulico della testa di prova garantisce un elevato livello di sicurezza e facilita le operazioni di prova, poiché la testa si apre e si chiude idraulicamente.

Norme

• ISO 16808
• ISO 12004
• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Caratteristiche / Specifiche tecniche

• Azionamento: Elettroidraulico
• Tipi di prova: Erichsen cupping, Deep Draw Test, Hole Expansion, FLC-Test, Bulge-Test
• Diametro del disco: fino a 220 mm
• Velocità di trazione: fino a 3000 mm/min
• Forza di trazione, max.: 600 kN (146-60), 1000 kN (146-100)
• Forza di punzonatura, max.: 800 kN (146-60), 1000 kN (146-100)
• Forza porta-lamiera, max.: 2 fino a 100 kN e 10 fino a 600 kN (146-60), da 5 a 250 kN e da 20 a 1000 kN (146-100)
• Indicatori digitali (forza di trazione): risoluzione 0,1 kN
• Indicatori digitali (forza porta-lamiera): risoluzione 0,1 kN
• Indicatori digitali (corsa del punzone): risoluzione 0,1 mm (su richiesta 0,01 mm)
