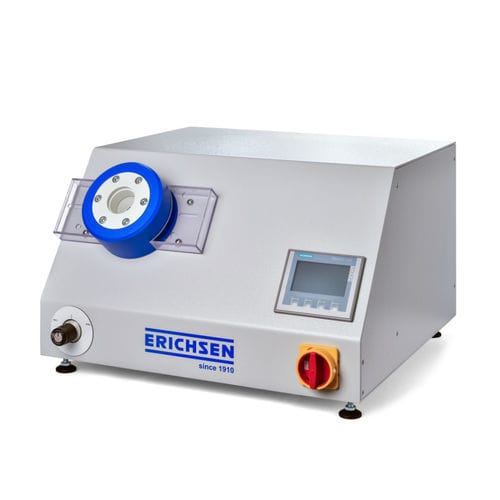

Macchina per prova multiparametrica Model 111

di deformazioneautomaticacontrollata da PLC

Panoramica del prodotto
La macchina di imbutitura elettroidraulica Erichsen – Modello 111 è una macchina per prove su lamiere controllata elettronicamente con un azionamento elettroidraulico e una forza di trazione massima di 45 kN. Il suo design funzionale garantisce facilità duso ed è dotata di uninterfaccia a pannello tattile chiara, che consente una facile navigazione, cinque programmi liberamente programmabili e cambi di utensili. I livelli protetti da password impediscono laccesso non autorizzato.

Caratteristiche principali

• Il pannello tattile visualizza tutti i parametri richiesti: corsa di trazione, forza di trazione e velocità di trazione.
• Sistema di rilevamento delle crepe regolabile individualmente.
• Procedura di test automatica, inclusa la rilevazione delle crepe e il rilascio dei campioni.
• Costruzione robusta per ripetibilità a lungo termine e usura minima.

Scopo e applicazione
Questa macchina è progettata per unispezione rapida e facile della conformità della qualità e il controllo della qualità su lamiere e nastri metallici. La sua costruzione robusta la rende particolarmente adatta al monitoraggio della produzione.

• Riduce i costi di produzione consentendo controlli a campione sulla qualità dellimbutitura durante la produzione.
• Consente la classificazione immediata dei materiali di qualità inferiore allarrivo, senza preparazione speciale dei test.
• Aiuta a determinare lo spessore della lamiera più adatto per pezzi specifici, ottimizzando il costo e lidoneità.

La valutazione quantitativa della qualità della lamiera viene effettuata utilizzando il valore di imbutitura ERICHSEN, facilitando la comunicazione tra produttori e utenti. La macchina fornisce preziose informazioni sulla forma delle crepe e sulla rugosità della superficie (dimensione del grano), indicando la qualità e la capacità di imbutitura della lamiera.

Design
Il Modello 111 è un modello compatto da tavolo che richiede uno spazio minimo. Tutti i componenti idraulici ed elettronici sono alloggiati in un robusto involucro di lamiera. Gli elementi di controllo e il pannello tattile sono chiaramente disposti sulla parte anteriore. Il cilindro di prova è inclinato per unoperazione confortevole mentre si è seduti. La rimozione dei campioni è automatica dopo il test, e lintero processo, inclusa la rilevazione delle crepe, è automatizzato.
Durante il test di imbutitura ERICHSEN, il campione viene inserito e centralizzato nel cilindro di prova. Dopo aver premuto Avvia, viene applicata una forza di tenuta della lamiera fissa di 10 kN, seguita dal processo di imbutitura profonda.

Norme

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Specifiche tecniche

• Azionamento: Elettroidraulico
• Test: Imbutitura Erichsen
• Dimensioni: ca. 620 x 370 x 700 mm
• Peso netto: ca. 135 kg
• Alimentazione: 230 V, 3~, 50 Hz
• Corsa del punzone: 19 mm
• Forza di trazione: max. 45 kN / 100 bar
• Velocità di trazione: max. 150 mm/min
• Consumo di energia: 1,5 kW
• Forza di tenuta della lamiera: 10 kN 1,5 kN
• Dimensioni del campione: max. 105 x 2 mm (larghezza x spessore della lamiera, per una resistenza alla trazione di ca. 400 N/mm²)
• Portatile / Stazionario: Stazionario
