Tester di duttilità Erichsen Model 100

per lamiera metallicaad uso industrialeda laboratorio

Panoramica
Il Modello 100 è una macchina di prova Erichsen manuale da banco per la valutazione della formabilità di lamiere e fogli tramite la prova di cupping Erichsen standard. È progettata per un utilizzo semplice e a basso sforzo ed è adatta per controlli limitati in fabbrica e per materiali sottili.

Applicazione
La macchina manuale è destinata a misurare le caratteristiche di trazione di metalli ferrosi e non ferrosi e di fogli sottili; è particolarmente indicata quando sono necessari solo test limitati sulla formatura della lamiera e per materiali sottili e fogli.

Scopo
Il Modello 100 fornisce un metodo rapido e semplice per determinare la qualità di trazione della lamiera in modo da identificare il materiale più economico idoneo per un pezzo trafilato. Il valore di cupping Erichsen standardizzato evidenzia anche la dimensione del grano della superficie sulla punta del rigonfiamento e può essere utilizzato nelle specifiche dei materiali per gli acquisti.

Descrizione

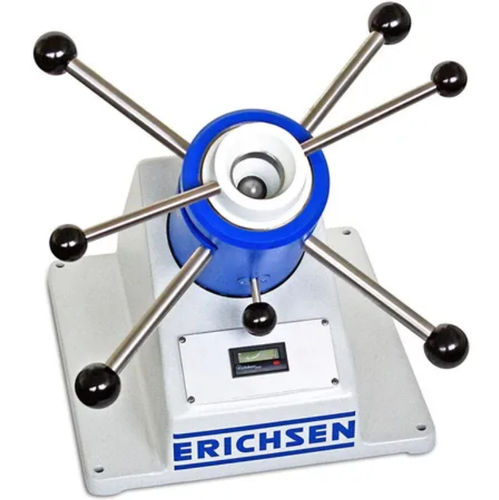

L'unità è una macchina da banco con corpo in ghisa e testata di prova cilindrica. Il provino o il foglio viene inserito attraverso l'apertura della testata, la testata viene serrata contro una boccola di centraggio per bloccare il provino con la forza di bloccaggio standard, quindi si estrae il perno della frizione per avviare il processo di cupping. Il valore di cupping corrente è visualizzato su un contatore digitale. Il processo di formatura e la comparsa di crepe possono essere osservati dall'alto attraverso il porta‑provino; in condizioni di scarsa illuminazione o con utensili di prova piccoli si raccomanda un microscopio con illuminazione a batteria.

Contenuto della fornitura

• Macchina di prova per lamiera, Modello 100
• Utensile di prova n. 27
• Lubrificante standard secondo DIN, ISO e EURONORM
• Manuale d'uso

Norme

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Specifiche tecniche

• Azionamento: Manuale
• Prova: Cupping Erichsen
• Dimensioni (L × P × A): ca. 340 × 350 × 450 mm
• Corsa del punzone: max. 18 mm
• Forza di trazione: 30 kN
• Velocità di formatura: Manuale
• Forza del portacolla: 10 kN (impostazione fissa)
• Portatile / Fisso: Fisso
• Larghezza del pannello provino: 13 – 90 mm
• Visualizzazione misura: Digitale (precisione 0,1 mm)
• Spessore del pannello provino: 0,1 – 1,5 mm (fogli — spessore minimo: 0,005 mm)
