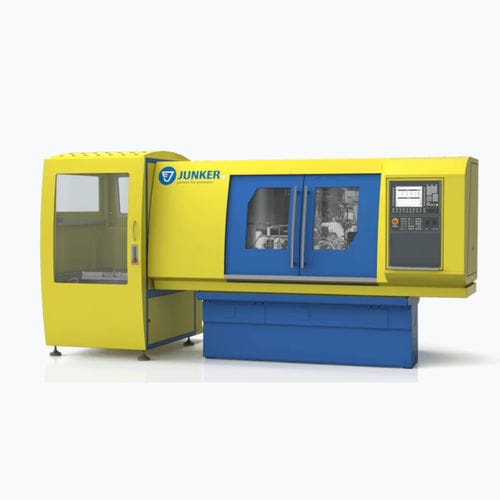

Rettificatrice per attrezzi da taglio FLUTEMAT

CNCdi precisioneCBN

Nel FLUTEMAT, gli utensili filettati sono montati con un inserto quadrato a molla e un centro contropunta. L'arresto fisso sulla contropunta garantisce che l'inizio di ogni flauto sia identico. L'unità di ravvivatura montata direttamente dietro il mandrino di rettifica contribuisce a garantire un tempo di ciclo ridotto. Esegue la ravvivatura in-process delle mole mentre è in corso l'operazione di rettifica o di caricamento. Caratteristiche principali - Ravvivatura in-process - Precisione del profilo Descrizione del processo di rettifica RETTIFICA DI FLAUTO DIA. 2 - 20 MM Rubinetto HSS: M12, scanalato diritto Tempo di ciclo: < 75 s Attività di rettifica: Rettifica delle tre scanalature per il truciolo e la pelatura Attrezzature e opzioni LETTO DELLA MACCHINA Il basamento della macchina, realizzato in ghisa minerale, offre un notevole comportamento di smorzamento e rigidità torsionale. La stabilità termica consente di compensare le fluttuazioni della temperatura ambiente con uno sforzo minimo, garantendo un elevato livello di stabilità dimensionale per tutto il giorno. UNITÀ DI ASCIUGATURA La ravvivatura delle mole è controllata dal CNC. È possibile utilizzare una mola diamantata guidata o un rullo con profilo diamantato dipendente dal pezzo. La ravvivatura avviene manualmente o tramite un programma di ravvivatura automatica con compensazione della mola. ABRASIVO A seconda dell'applicazione, si utilizza un abrasivo CBN o diamantato. I corpi base delle mole sono in acciaio o carbonio. In combinazione con il CBN, può essere opportuno utilizzare un corpo base in carbonio: È leggero, ha proprietà di smorzamento delle vibrazioni e rimane dimensionalmente stabile anche a velocità elevate. SISTEMA DI CONTROLLO Il pannello operatore Erwin Junker è stato sviluppato appositamente per il controllo delle rettificatrici.
