Monitor a tecnologia capacitiva proiettata ERGO series

con touch screen multitouchcon monitor a touch screen PCTindustriale

Panoramica

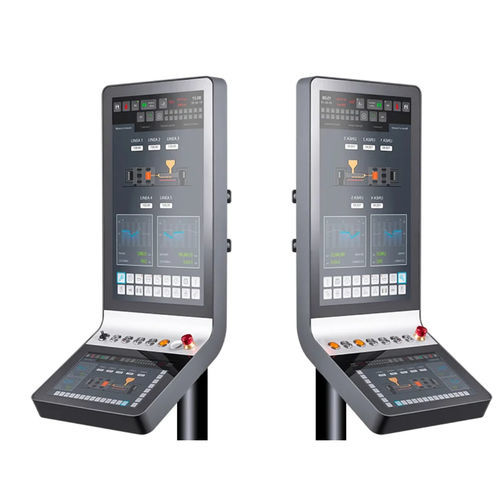

ERGO MONITOR 120 è una postazione operatore industriale con display touch projected capacitive da 21,5” progettata per il controllo macchina in montaggio verticale. Supporta fino a otto elementi di controllo da 22 mm e una tastiera touch secondaria opzionale da 12,1”.

Famiglia di prodotto
Gamma ERGO Monitor: monitor integrato con estensione tastiera opzionale e moduli di controllo configurabili per applicazioni HMI industriali.

Caratteristiche principali

• Display principale: 21,5” true flat projected capacitive multi‑touch, 1920×1080, 300 cd/m², contrasto 5000:1
• Secondo display opzionale: 12,1” true flat projected capacitive multi‑touch, 1280×800, 400 cd/m²
• Supporto montaggio verticale e orizzontale; VESA 100 per modalità verticale

• Fino a 8 × pulsanti/estensioni 22 mm (interruttori, arresto di emergenza, USB, RFID, ecc.)
• Varianti monitor/PC con uscite DVI, VGA, HDMI o DP e USB‑B per controllo touch
• Protezione IP65 frontale; temperatura di esercizio 0…+50 °C; stoccaggio −20…+65 °C

Connettività e espansione

• Ethernet: doppio 1 Gb RJ45 (a seconda della CPU/modulo)
• USB: porte posteriori USB 2.0/3.0 e USB‑B per interfaccia touch
• Video: DVI, VGA, HDMI o DisplayPort a seconda del modulo selezionato

Specifiche tecniche (sintesi)

• Alimentazione: 15–36 VDC (varianti PC) o 18–30 VDC (varianti monitor)
• Consumo tipico: ~40 W (monitor) o 45–50 W (base PC) + fino a 24 W per tastiera di visualizzazione
• Protezione: IP65 (frontale); Certificazioni: CE
• Archiviazione/Unità: HDD ≥ 500 GB o SSD ≥ 128 GB (configurabile)

Configurazioni e opzioni

• Più opzioni CPU fanless: Celeron J1900 / J3455E / J6412; famiglie Intel Core i3 / i5 / i7
• RAM: da 4 GB on‑board fino a 32 GB a seconda della CPU
• Estensione tastiera: tastiera HMI capacitiva 12,1” con browser HTML5

Applicazioni e note

• Progettato per HMI industriale, pannelli di controllo macchina, postazioni operatore e sistemi di automazione embedded
• Supporta montaggio verticale e orizzontale; I/O e opzioni CPU configurabili in base ai requisiti applicativi
