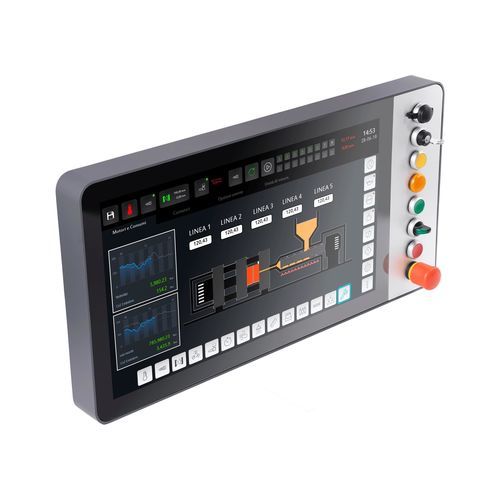

Monitor TFT ERGO series

a tecnologia capacitiva proiettatacon touch screen multitouchcon touch screen capacitativo

Panoramica
Stazione di controllo macchina flat tutto‑in‑uno per applicazioni HMI industriali. L'ERGO IPC FLAT supporta il montaggio in orizzontale o verticale e può ospitare fino a otto elementi di controllo e visualizzazione. Progettata per essere impiegata come panel PC integrato o come monitor con protezione frontale IP65.

Caratteristiche

• Piattaforma HMI integrata con visualizzazione browser a schermo intero.
• Display principale: 21,5" piatto vero, touch projected capacitivo multi‑touch, 1920x1080, 300 cd/m², 50k h vita del backlight.
• Layout personalizzabile con tastiera soft‑touch 12,1" opzionale e area visiva 12,1" aggiuntiva.
• Pulsanti meccanici standard 22 mm; espandibile fino a 8 estensioni di pulsanti.
• Opzioni CPU: x86 (Intel Atom/Celeron/Core) o ARM i.MX6 con Linux.
• Montaggio VESA 100; installazione semplice in orizzontale o verticale; versioni flat o ergonomiche 120° disponibili.
• Protezione frontale IP65; funzionamento 0…+50 °C; stoccaggio -20…+65 °C; umidità 90% non condensante.

Modelli / Confronto
PC Control ERGO222: piattaforma di controllo PC con opzioni CPU Intel e tastiera HMI 12" opzionale. Monitor ERGO322: versione monitor con ingressi DVI/VGA e opzione tastiera touch. Differenze principali: ERGO222 orientato al controllo embedded e I/O esteso; ERGO322 focalizzato sull'uso come monitor e visualizzazione.

Generale / Meccanico & Ambientale
Bezel / Chassis: cornice in alluminio / chassis in lamiera d'acciaio. Montaggio: orizzontale e verticale. VESA: 100. Alimentazione: PC Control 15–36 VDC; Monitor 18–30 VDC. Consumo tipico: base PC 45–50 W (+24 W tastiera); Monitor 40 W (+24 W tastiera). Certificazioni: CE.

Display / Touch / Video
Display: 21,5" TFT LED 1920x1080, 300 cd/m², 5000:1 contrasto, 50k h backlight. Touch: projected capacitive multi‑touch; opzione full glass disponibile. Ingressi video in base alla configurazione (VGA/DP/HDMI/DVI secondo CPU e modello).

Computing / Interfacce
OS (PC Control): Windows 7 / Windows 10 / WES7; Linux disponibile per varianti ARM. Opzioni CPU: J1900, J3455, Celeron J6412, Core i3/i5/i7 fanless. Memoria/archiviazione: da 4GB fino a 32GB RAM; opzioni HDD/SSD interne (HDD min. 500GB / SSD min. 128GB). I/O: porte USB 2.0/3.0, varianti RS232/RS485, doppia Ethernet Gigabit e uscite video configurabili.

Estensione pulsanti
Fino a 8 × pulsanti da 22 mm, arresto di emergenza, interruttori, USB, RFID e altre estensioni I/O per integrazione macchina.

Specifiche tecniche

• Piattaforma tutto‑in‑uno che supporta UI touch e visualizzazione browser a schermo intero.
• Display principale: 21,5" multi‑touch, 1920x1080, 300 cd/m², 5000:1 contrasto, 50k h vita backlight.
• Touch: projected capacitive multi‑touch; opzione full glass.
• Meccanica: cornice in alluminio, chassis in lamiera d'acciaio, VESA 100; installazione orizzontale e verticale.
• Protezione & ambiente: IP65 frontale; funzionamento 0…+50 °C; stoccaggio -20…+65 °C; 90% non condensante.
• Alimentazione: PC Control 15–36 VDC; Monitor 18–30 VDC; consumi tipici come indicato sopra.
• Supporto OS: Windows 7/10/WES7 e Linux per CPU ARM.
• CPU: opzioni Atom/Celeron e Intel Core fanless per diverse esigenze di prestazioni.
• Memoria & storage: 4GB–32GB configurabili; opzioni HDD/SSD interne.
• I/O: USB, seriale, Ethernet e varie uscite video a seconda della configurazione.
• Certificazioni: CE.
