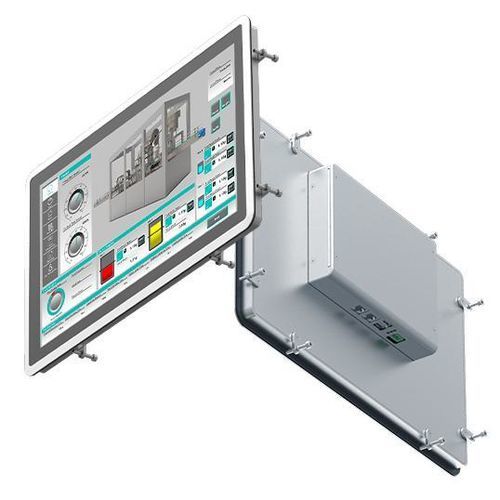

HMI touch screen LUMIA

con touch screen capacitativoad incastro1366 x 768

Panoramica
Lumia Edge/Web HMI ripensa la presentazione dei dati industriali con un approccio nativo web aperto, flessibile, scalabile e sicuro. Accesso tramite browser standard senza plugin, supporto nativo per Windows e Linux e grafica SVG responsive che mantiene nitidezza e adattamento a risoluzioni e orientamenti diversi. La sicurezza beneficia degli aggiornamenti continui delle tecnologie web.

Caratteristiche principali

• Sistema operativo: Linux Debian 11 (piattaforma embedded compatibile Debian 10/11)
• Display: Schermi wide ad alta risoluzione e luminosità disponibili in 7″, 10.1″, 15.6″, 21.5″ e 27″
• Design: Frontale in vetro totale con touch capacitivo
• Processore: Rockchip fanless RK3399 – RK3568 (RK3568 per Lumia107)
• Connettività: WiFi client dual-band integrato (2.5 GHz – 5 GHz), porte Ethernet (1×1 Gb + 1×100 Mb o 2×1 Gb per Lumia107), porte USB (1× USB3.0 + 1× USB2.0)
• Memoria: Opzioni RAM 2 GB DDR4 – 4 GB DDR4 (Lumia107); 16 GB eMMC interna
• Installazione: Montaggio a pannello con protezione frontale IP66 (IP66 front - UL Type 4X e Type 12)
• Accessori: Tastierino opzionale PBOX (montaggio pannello)
• Interfaccia utente: Pannello di controllo per parametri di programmazione senza accesso al sistema operativo
• Comportamento display: Le pagine web vengono visualizzate automaticamente a schermo intero (KIOSK MODE) impedendo l'accesso all'OS
• Browser: Utilizzo di Chromium per il rendering delle pagine web

Piattaforma embedded - tabella (righe selezionate)
S.O.: Linux Debian 10/11
Software applicativo: Kreo HMI
Dimensioni display: 7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 e 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
Tecnologia display: TFT
Retroilluminazione: LED
Colori: 16M
Tecnologia touch: Capacitive
Bordo / Scocca: Alluminio
Processore: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) e RK3568 (Lumia107) (Quad-core Cortex-A55)
RAM: 2 GB DDR4; 4 GB DDR4 (Lumia107)
Memoria di massa: 16 GB eMMC
Porte Ethernet: 1×1 Gb + 1×100 Mb (standard); 2×1 Gb (Lumia107)
WiFi: Supporto 2.5 / 5 GHz (client)
Porte USB: 1× USB3.0 + 1× USB2.0
Alimentazione (Vdc): 12–32 V DC
Consumo (W): 10 W (7″), 12 W (10.1″), 18 W (15.6″), 28 W (21.5″), 28 W (27″)
Temperatura operativa: -10° ~ 60° C
Temperatura di stoccaggio (°C): -20° ~ 70° C
Umidità: <90% (senza condensazione)
Dimensioni esterne (L/A/P) (mm): 7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (panel 669 x 406 x 50.5)
Dimensioni di incasso (L/A) (mm): 7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
Peso (kg): 7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
Grado di protezione: IP66 front - UL Type 4X e Type 12
Certificazioni: CE - RED (2014/53/EU); Sicurezza: EN 62368-1:2020 + A11:2020; Salute: EN 62311:2020; EMC: ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; Radio: ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV

Caratteristiche / specifiche tecniche

• Famiglia di prodotto: LUMIA Edge / Web HMI
• Sistema operativo (embedded): Linux Debian 10/11
• Software applicativo: Kreo HMI
• Dimensioni e risoluzioni display: 7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 o 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
• Tecnologia display: TFT con retroilluminazione LED, 16M colori, touch capacitivo
• Alloggiamento: Frontale in vetro integrale, cornice in alluminio
• Processori: RK3399 (Dual-core A72 + Quad-core A53) e RK3568 (Quad-core A55, Lumia107)
• RAM / Memoria: 2 GB o 4 GB DDR4; 16 GB eMMC
• Rete: WiFi dual-band (2.5/5 GHz client); Ethernet 1×1 Gb + 1×100 Mb o 2×1 Gb (Lumia107)
• I/O: 1× USB 3.0, 1× USB 2.0
• Alimentazione: 12–32 V DC; consumo variabile per dimensione (10 W–28 W)
• Temperatura operativa / stoccaggio: -10° a 60° C operativo; -20° a 70° C stoccaggio
• Umidità: <90% senza condensa
• Meccanica: Dimensioni esterne e di incasso per ogni formato; pesi per formato
• Protezione frontale: IP66; UL Type 4X / Type 12
• Modalità: Edge HMI e Web HMI selezionabili sullo stesso pannello; KIOSK MODE a schermo intero
• Browser: Chromium per rendering web
• Accessori opzionali: Tastierino PBOX per montaggio a pannello
• Certificazioni e omologazioni: CE-RED, EN 62368-1, EN 62311, ETSI EN 301 series, UL 61010, ATEX, IECEx, DNV
