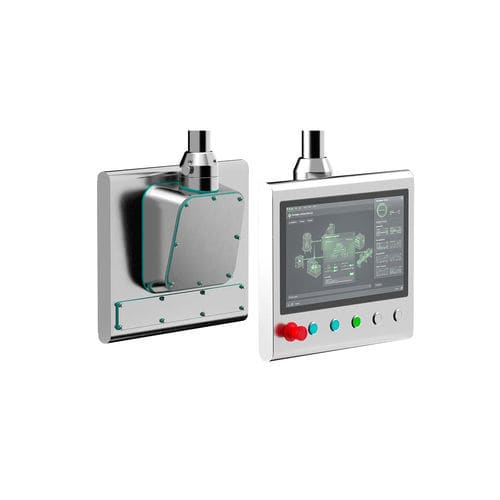

HMI con touch screen capacitativo LUMIA INOX

montato su braccio1920 x 1080Arm® Cortex®-A72 Dual-core

Panoramica prodotto
La famiglia LUMIA ARM INOX comprende terminali operatore e monitor industriali montati su braccio in acciaio inox 316L, progettati per l’installazione su pulpiti o postazioni di comando. Disponibili nelle versioni edgeHMI / webHMI e Monitor con protezione IP66 su tutto il prodotto, compreso il braccio di fissaggio.

Caratteristiche generali

• Struttura in acciaio inox 316L, IP66 su tutto il prodotto
• Sistema di montaggio a braccio per pulpiti o postazioni di controllo
• Braccio configurabile dall’utente con ampio catalogo componenti
• Porta USB opzionale sul coperchio posteriore con grado IP66
• Slot cablati per comandi e indicatori (fino a 10 su edgeHMI, fino a 6 su Monitor)
• Disponibile con o senza slot di comando frontali (a seconda della variante)

LUMIA ARM edgeHMI / webHMI - punti chiave
I modelli edgeHMI utilizzano processori multicore fanless RockChip per prestazioni stabili e minore manutenzione dovuta all’accumulo di polvere. Due porte LAN indipendenti permettono la separazione OT/IT. Il runtime KREO è preinstallato per applicazioni IIoT multi-client; l’opzione webHMI fornisce Chromium in modalità full-screen.

• SO: Linux Debian 11 (edge/webHMI)
• Display widescreen 16:9 ad alta luminosità: 15,6 in (1920 x 1080) o 21,5 in (1920 x 1080)
• Frontale full glass true flat con touch capacitivo
• Montaggio a braccio con protezione IP66 su tutto il perimetro
• 2 porte LAN indipendenti (separazione OT/IT)
• 2 porte USB (una opzionale sul retro con IP66)
• Fino a 10 slot cablati per comandi, lampade, selettori, pulsante di emergenza
• Processori RockChip multicore (es. RK3399)

LUMIA ARM Monitor - punti chiave
La versione Monitor offre compatibilità video estesa con PC industriali e touch capacitivo multi-point via USB-B posteriore per il supporto delle gesture nelle moderne applicazioni di supervisione e controllo.

• Display 16:9 ad alta luminosità: 15,6 in (1920 x 1080) o 21,5 in (1920 x 1080)
• Frontale full glass true flat con touch capacitivo multi-touch
• Montaggio a braccio IP66 su tutto il perimetro
• Braccio configurabile dall’utente, ampio catalogo componenti
• Fino a 6 slot cablati per comandi, lampade, selettori, pulsante di emergenza
• Disponibile anche senza pulsanti
• Porta USB posteriore opzionale con protezione IP66

Dati tecnici — LUMIA ARM EDGE/WEB HMI (estratto)
S.O.: Linux Debian 11 + Chromium (opzione webHMI)
Dimensione display: 15,6 in (1920 x 1080) / 21,5 in (1920 x 1080)
Tecnologia display: TFT, retroilluminazione LED, 16M colori
Touch: Capacitivo
Bezel / Chassis: Acciaio inox 316L
Processore: RK3399 (esempio)
RAM: 2 GB DDR4
Memoria di massa: 16 GB eMMC
Ethernet: 1 x 1Gb + 1 x 100Mb
USB: 1 x 2.0 + 1 x 3.0 (USB posteriore IP66 opzionale)
Alimentazione: 12 – 32 V DC
Consumo: ca. 18W (15,6 in edgeHMI) / 28W (21,5 in edgeHMI)
Temperatura funzionamento: 0 … +50 °C
Temperatura stoccaggio: -20 … +60 °C
Umidità: <90% non condensing
Grado di protezione: IP66 su tutto il prodotto
Certificazioni: CE; UL 61010; ATEX / IECEx secondo modello

Dati tecnici — LUMIA ARM MONITOR (estratto)
Tecnologia display: TFT, LED, 16M colori
Dimensione display: 15,6 in (1920 x 1080) / 21,5 in (1920 x 1080)
Touch: Capacitivo multi-touch via USB-B posteriore
Bezel / Chassis: Acciaio inox 316L
Ingressi video: DVI-D, VGA, DisplayPort
USB: Rear 1 x USB type B (touch) / USB posteriore opzionale IP66
Alimentazione: 12 – 32 V DC
Consumo: ca. 35W (15,6 in Monitor) / 50W (21,5 in Monitor)
Temperatura funzionamento: 0 … +50 °C
Temperatura stoccaggio: -20 … +60 °C
Umidità: <90% non condensing

Note aggiuntive
I modelli edgeHMI sono forniti con runtime KREO preinstallato; la versione webHMI utilizza Chromium in modalità full-screen. L’architettura fanless riduce l’accumulo di polvere e la manutenzione. Le due porte LAN indipendenti supportano la segregazione delle reti OT/IT.

Specifiche tecniche

• Famiglia modello: LUMIA ARM INOX
• Materiale: Acciaio inox 316L per chassis e fissaggi
• Protezione: IP66 su tutto il prodotto
• Dimensioni display: 15,6 in e 21,5 in (1920 x 1080)
• Touch: Capacitivo (single o multi a seconda della variante)
• Processore (edgeHMI): RK3399 (esempio)
• SO (edge/webHMI): Linux Debian 11 (+ Chromium per webHMI)
• Memoria / storage (esempio edgeHMI): 2 GB DDR4; 16 GB eMMC
• Rete: 2 porte LAN (1x1Gb + 1x100Mb) per separazione OT/IT
• USB: varianti a seconda del modello; Rear USB-B per Monitor
• Ingressi video (Monitor): DVI-D, VGA, DisplayPort
• Slot cablati: fino a 10 (edgeHMI) / fino a 6 (Monitor)
• Alimentazione: 12 – 32 V DC
• Certificazioni: CE, UL 61010, ATEX e IECEx dove applicabile
