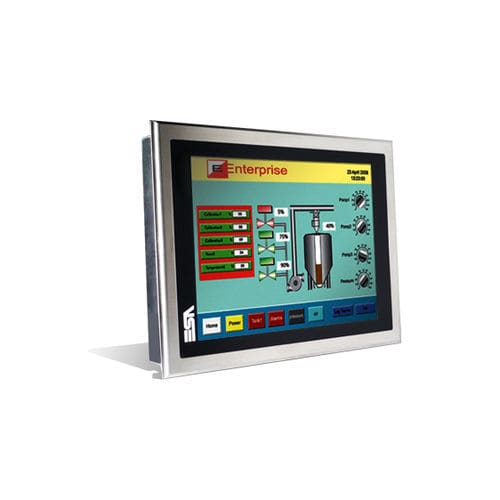

Panel PC con touch screen resistivo XS7 series

TFT LCDcon retroilluminazione a LEDcon touch screen

Panoramica
La famiglia XS7 Inox combina una cornice frontale in acciaio inox da 6 mm priva di giunzioni con componenti industriali per offrire Panel PC configurabili per ambienti severi. Disponibile in 12,1", 15" e 19" con touch True‑Flat e molteplici opzioni CPU/archiviazione.

Breve descrizione
Famiglia di Panel PC resistente e configurabile con HDD/SSD rimovibili e RAID opzionale. La cornice INOX e il touch True‑Flat rendono i dispositivi idonei per automazione industriale, alimentare, nautica e applicazioni con vincoli severi.

Caratteristiche

• Dimensioni touch: da 12,1" a 19".
• Cornice frontale in acciaio inox 6 mm, liscia e senza giunzioni; True‑Flat touch; nessun LED/USB frontale.
• Elevata flessibilità di configurazione: HDD/SSD rimovibile, mSATA/CFast/CF, slot PCI/PCIe.
• Opzioni CPU: Atom (fanless), Celeron (fanless) e Intel® Core (iCore 2G / 6G).
• Supporto RAID (2x HDD) e drive rimovibili per manutenzione.
• I/O: RS232 (2x), RS485 (1x), USB posteriori 2.0/3.0, 2x Ethernet 1 Gb, uscite video DVI/VGA/HDMI a seconda della CPU.

Tabella tecnica — XS7 Dinamic iCore (modelli: XS712 / XS715 / XS719)
Dimensione display — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Cornice inox — 6 mm cornice inox liscia e continua con True‑Flat touch; nessun LED/USB anteriore
True‑flat Touch — Superficie frontale True‑Flat (nessun LED/USB frontale)
Tecnologia — TFT ; Colori — 16,7 M ; Retroilluminazione — LED ; Vita — 50.000 h (tip.)
Risoluzione — XS712: 800x600 (SVGA) / 1024x768 (XGA); XS715: 1024x768; XS719: 1280x1024
Tipo touch — Resistivo analogico (5 fili)
CPU — Varianti Intel® Core (iCore 2G / 6G); RAM fino a 16GB DDR3 (2G) o fino a 32GB DDR4 (6G)
Chipset / DMI — QM67PCH / Q170 ; DMI 5GT/s / DMI3 8GT/s (6G)
Storage (opt.) — HDD/SSD rimovibile min. 500 GB SATA 2.5" ; opzioni mSATA / CFast / CF a seconda del modello
Slot — PCI / 2x PCI / PCIe x1 / PCIe x16 (opzionali) ; mPCIe 2x (iCore 6G)
Seriali / USB / Ethernet — RS232: 2x ; RS485: 1x ; USB posteriori (2.0/3.0): 4/0 (iCore 2G) - 0/4 (iCore 6G) ; Ethernet: 2x 1Gb RJ45 (varianti Intel)
Video / Audio — DVI‑D / VGA (iCore 2G) o DVI‑D / HDMI (iCore 6G) ; MIC IN + Line IN + Line OUT a seconda della variante
Dimensioni esterne (L x A x P mm) — XS712: 336 x 256 x 81 ; XS715: 425 x 300 x 85,5 ; XS719: 508 x 384 x 92,5
Foro di montaggio (L x A mm) — XS712: 320 x 240 ; XS715: 393 x 275 ; XS719: 477 x 355
Alimentazione / Consumo — 18...30 Vdc ; potenza max: XS712 75 W, XS715 85 W, XS719 95 W ; consumi variano secondo CPU/configurazione
Protezione / Ambiente — IP69K (XS712) o IP66 frontale (XS715/XS719) ; Temperatura operativa: 0…+50 °C ; Stoccaggio: -20…+65 °C ; Umidità fino al 90%
Peso (circa) — XS712 ~5 kg ; XS715 ~6,5 kg ; XS719 ~11 kg
Certificazioni — CE ; ATEX 2014/34/UE Gruppo II Cat.3 G D Zona 2/22 ; normative EN 60068, EN 61000-6-2 / EN 61000-6-4

Tabella tecnica — XS7 Fanless (modelli: XS712 / XS715 / XS719)
Dimensione display — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Cornice inox — 6 mm cornice inox liscia con True‑Flat ; nessun LED/USB frontale
Tecnologia — TFT ; Colori — 16,7 M ; Retroilluminazione / Vita lampada — LED / 50K ore
Risoluzione — XS712: 800x600 / 1024x768 ; XS715: 1024x768 ; XS719: 1280x1024
Tipo touch — Resistivo analogico (5 fili)
CPU (fanless) — Atom Dual Core N2800 o Celeron J1900 a seconda della configurazione
RAM — Atom: fino a 4GB DDR3 ; Celeron: fino a 8GB DDR3L (varia per modello)
Unità interne — min. 500 GB SATA 2.5" / SSD 16 GB / opzioni CF (Atom) o CFast/mSATA per Celeron
I/O — RS232: 2x ; RS485: 1x ; USB posteriori: 4/0 (Atom) - 3/1 (Celeron) ; Ethernet: 2x 1Gb (a seconda della piattaforma)
Espansione — PCI / PCIe / miniPCIe / mPCIe ; Wi‑Fi opzionale via PCI/PCIe/mPCIe
Alimentazione / Protezione — 18...30 Vdc ; consumi ridotti per varianti fanless (es. 36 W per XS712 Atom) ; IP69K o IP66 frontale a seconda del modello
Funzionamento / Stoccaggio — 0…+50 °C / -20…+65 °C ; Umidità fino al 90%
Certificazioni — CE ; ATEX 2014/34/UE ; normative ambientali ed EMC applicabili

Specifiche

• Famiglia: XS7 Inox (Panel IPC con cornice frontale inox 6 mm).
• Dimensioni display: 12,1" / 15" / 19" ; touch resistivo a 5 fili True‑flat.
• Display: TFT, 16,7M colori, retroilluminazione LED.
• CPU: Atom, Celeron, Intel® Core (a seconda della variante).
• Memoria: 4GB–32GB a seconda della piattaforma.
• Archiviazione: supporto 2.5" SATA, SSD, mSATA/CFast/CF ; RAID e unità rimovibili disponibili.
• I/O: porte seriali, USB 2.0/3.0, 2x GbE, audio, uscite video, slot di espansione PCI/PCIe.
• Protezione: IP69K o IP66 frontale a seconda del modello ; Temp. operativa 0…+50 °C.
• Certificazioni: CE, ATEX e norme ambientali/EMC applicabili.
