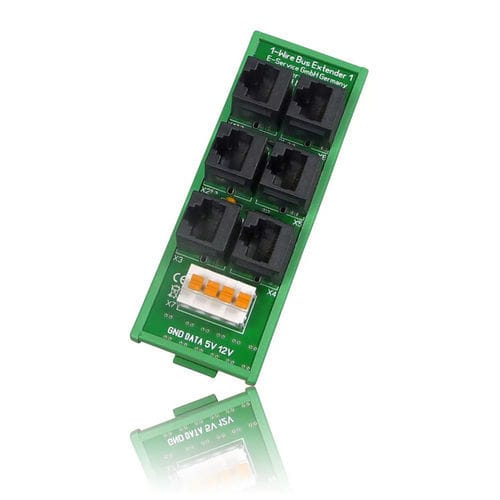

Ripartitore passivo 11140

su guida DIN

distributore a 1 filo con 6 uscite su prese modulari RJ45 Descrizione del prodotto Distributore passivo a 1 filo con 6 uscite su prese modulari RJ45 Modulo distributore per sensori e attuatori con sistema di prese RJ45 Il distributore integra il sistema di cablaggio a 1 filo esistente basato su cavi di rete. Ciò consente un cablaggio rapido e a costi contenuti. Caratteristiche Sensori interni: - nessun sensore - Montaggio: - Guida DIN, guida Top-hat o anche chiamata guida di montaggio. Secondo la norma DIN EN 60715:2018-07, TH 35, ex TS 35, una guida di montaggio con profilo top hat è Applicazione desktop e mobile Numero di ingressi/uscite: - 1 - canale di uscita 6 - canale di ingresso Circuito di protezione: - Protezione dall'inversione di polarità per l'alimentazione di tensione/alimentazione Protezione da sovratensione per l'alimentazione di tensione/alimentazione Condensatore di backup interno / buffer / condensatore di blocco tra 5V e GND per un funzionamento stabile dei sensori a 1 filo, altamente raccomandato per uso industriale Interfaccia dati: - Bus industriale a 1 filo (5V, dati a 1 filo e massa (GND)) - Funzione: - Distributore a 1 filo - Alimentazione, tensione di alimentazione: - Alimentazione di sistema, 5VDC (tensione principale a 1 filo) Alimentazione di sistema, 12VDC (tensione ausiliaria a 1 filo) Tipo di connessione: - 6 prese RJ45 con assegnazione standard 1-Wire 12V, 5V, Dati e GND (prese collegate in parallelo) Morsetto di collegamento a pressione per il collegamento all'hub a 1 filo o all'accoppiatore bus a 1 filo/controller a 1 filo
