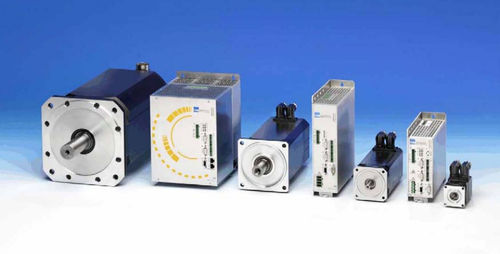

Servo-variatore AC MidiDrive D/xS

digitaleanalogicoper bus di campo

MidiDrive D/xS Caratteristiche dei servoazionamenti MidiDrive D/xS ■ Servoazionamenti digitali per servomotori AC e azionamenti diretti (motori torque, motori lineari) ■ Dispositivi compatti per l'installazione in armadio elettrico, completi di alimentatore integrato per il collegamento diretto a 3×400/480 V AC (ingresso ad ampio raggio) Sistema di sicurezza integrato, senza usura, a due canali (PL e secondo ISO 13849-1 e SIL 3 secondo IEC 61800-2) La progettazione è conforme ai requisiti EMC (marchio CE; classe A standard, classe B attraverso gli accessori) Frequenza di commutazione 8 o 16 kHz selezionabile per caratteristiche dinamiche ottimali e piccole perdite di potenza del motore ■ Elevata dinamica e qualità di controllo grazie al processore di segnale per il controllo digitale della corrente e della velocità (tempo di ciclo del regolatore 62,5 µs) ■ Anello di controllo della posizione (microcontrollore a 16 bit, tempo di ciclo 1 ms) integrato, impostazione delle posizioni di destinazione tramite interfacce di comunicazione (standard) o controllo interno del posizionamento con 500 blocchi (opzione) Accelerazione, decelerazione e inversione rapida del motore mediante aumento momentaneo della corrente per raddoppiare la corrente nominale Elevata potenza del processore per il controllo e la comunicazione veloce degli assi ■ Ampie funzioni tecnologiche, sincronizzazione degli assi, ecc. ■ 8 ingressi digitali, 4 uscite digitali, inoltre 2 ingressi analogici e 2 uscite analogiche (in parte opzionali) Comunicazione tramite interfaccia bus di campo secondo il profilo DRIVECOM 22 o porta seriale, RS 232C (standard) ■ Cablaggio semplice, poiché tutti i collegamenti possono essere inseriti nella parte anteriore e nella parte superiore o inferiore ■ Certificazione UL in preparazione (CSA su richiesta) Comoda messa in funzione e diagnosi con l'ausilio di un personal computer
