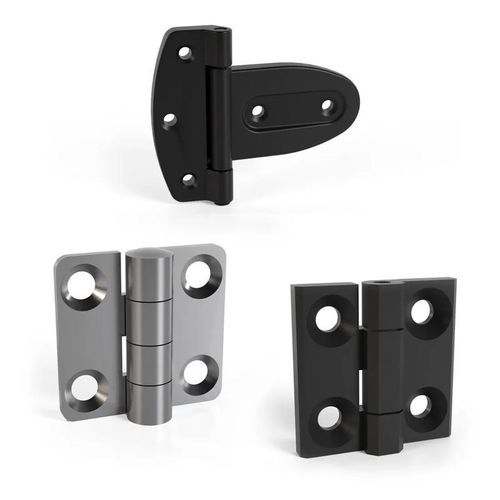

Cerniera in alluminio - SR5506 - Essentra Components - anodizzata / cromata / nichelata

Caratteristiche

Materiale

in alluminio

Finitura

anodizzata, cromata, nichelata, termolaccata, levigata

Angolo di apertura

180°, 270°

Applicazioni

per porta, per applicazioni pesanti, per pannelli

Altre caratteristiche

quadrata, con montaggio in superficie

Lunghezza

Max.: 175 mm
(6,89 in)

Min.: 20 mm
(0,787 in)

Larghezza

Max.: 230 mm
(9,055 in)

Min.: 30 mm
(1,181 in)

Spessore

Max.: 19 mm
(0,748 in)

Min.: 1 mm
(0,039 in)

Descrizione

Descrizione prodotto
Le cerniere a libro con montaggio con fori svasati sono cerniere piatte ampiamente utilizzate in numerose applicazioni. Sono particolarmente adatte per gli sportelli con montaggio a filo. Questa gamma di cerniere, spesso denominate anche cerniere a montaggio superficiale, offre diversi formati di fori svasati in base alla resistenza richiesta dall'applicazione. È disponibile un'ampia scelta di materiali per soddisfare le esigenze ambientali dell'applicazione, sia per interni che per esterni. Sono disponibili anche diversi angoli di rotazione.

Varianti disponibili

Materiali: Acciaio, Acciaio inossidabile, Acciaio inossidabile 304, Alluminio, Nylon, Nylon caricato a vetro, Plastica, Lega di zinco, GF PA, 30% Glass Fibre Reinforced Nylon, Coated Steel, Lega di zinco pressofuso
Finiture: Lucido, Opaco, Anodizzato nero, Anodizzato trasparente, Cromato, Grezzo, Nichelato, Verniciato a polvere, Verniciato a polvere nera, Zamak, Zincato
Forme battente: Inclinato, Rettangolare, Arrotondato, Quadrato, A freccia
Spessori battente (esempi): 1.0 mm, 1.2 mm, 1.5 mm, 2.0 mm, 3.0 mm, 5.9 mm, 9.5 mm, 11.0 mm, 15.0 mm, 19.0 mm
Lunghezze totali (esempi): 20.0 mm, 27.0 mm, 30.0 mm, 40.0 mm, 50.0 mm, 60.0 mm, 75.0 mm, 100.0 mm, 131.0 mm, 136.0 mm
Larghezze totali (esempi): 30.0 mm, 35.0 mm, 40.0 mm, 50.0 mm, 60.0 mm, 75.0 mm, 100.0 mm, 108.0 mm, 120.0 mm, 138.0 mm
Numero di fori di montaggio: 3, 4, 5, 6, 8

Caratteristiche / Specifiche tecniche

Serie: SR5506, SR5562
Tipologia: Cerniere a libro con fori svasati
Montaggio: Superficiale, con fori svasati
Applicazioni: Sportelli, montaggio a filo, uso interno ed esterno
Materiali disponibili: Acciaio, Acciaio inossidabile, Alluminio, Nylon, Plastica, Lega di zinco, GF PA, 30% Glass Fibre Reinforced Nylon, Coated Steel, Lega di zinco pressofuso
Finiture disponibili: Lucido, Opaco, Anodizzato nero, Anodizzato trasparente, Cromato, Grezzo, Nichelato, Verniciato a polvere, Verniciato a polvere nera, Zamak, Zincato
Forme battente: Inclinato, Rettangolare, Arrotondato, Quadrato, A freccia
Spessori battente: da 1.0 mm a 19.0 mm
Lunghezze totali: da 20.0 mm a 175.0 mm
Larghezze totali: da 30.0 mm a 230.0 mm
Numero di fori di montaggio: da 3 a 8
Angoli di rotazione: variabili
