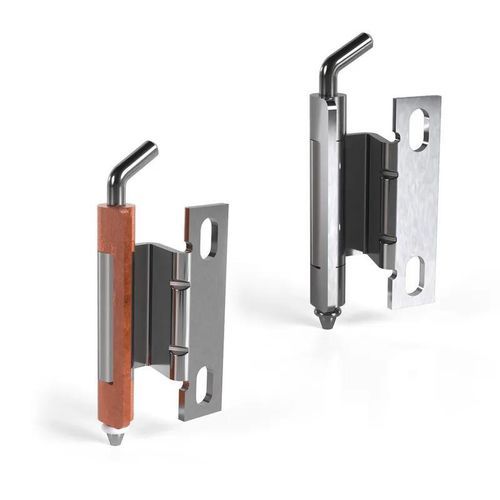

Cerniera invisibile SR5545

in acciaioda saldareper porta

Descrizione prodotto
La gamma di cerniere a scomparsa da avvitare/a saldare è adatta per le applicazioni gravose e rappresenta una soluzione di montaggio in due parti: la parte sul telaio viene avvitata mentre quella della porta viene montata, tramite dado, al perno saldato sulla porta. L'uso di un perno consente la rimozione della porta per un facile accesso. Questo prodotto è adatto per porte con apertura destrorsa o sinistrorsa.

Varianti disponibili

• Materiale corpo: Acciaio, Acciaio inossidabile, Acciaio zincato
• Distanza scostamento: 20.0 mm, 24.0 mm
• Lunghezza totale battente: 60.0 mm
• Larghezza totale: 22.5 mm, 32.5 mm, 38.0 mm

Caratteristiche tecniche (esempio variante 20124281)

• Larghezza battente porta: 15.0 mm
• Spessore battente: 2.0 mm
• Distanza scostamento: 24.0 mm
• Lunghezza totale battente: 60.0 mm
• Larghezza totale: 32.5 mm
• Materiale: Acciaio inossidabile

Caratteristiche / Specifiche tecniche

• Soluzione di montaggio in due parti
• Adatta per applicazioni gravose
• Parte telaio avvitata, parte porta montata tramite dado
• Perno saldato sulla porta per rimozione facilitata
• Adatta per porte destrorse e sinistrorse
• Disponibile in acciaio, acciaio inossidabile, acciaio zincato
• Diverse misure di distanza scostamento e larghezza totale
