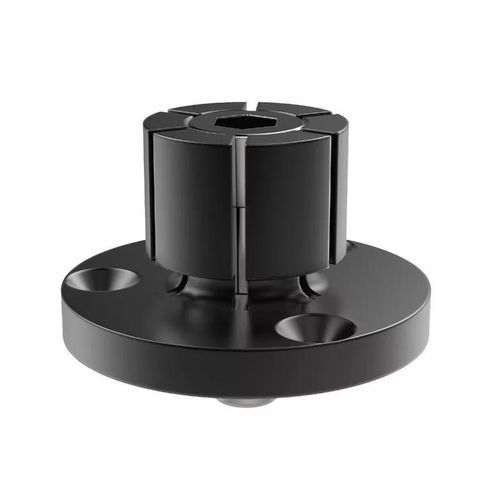

Briglia di fissaggio SRW12051

Descrizione prodotto
Questi morsetti di espansione ID del diametro interno sono progettati per trattenere i pezzi su un diametro interno, per lavorazioni ad alta densità su frese verticali od orizzontali. Il diametro può variare da 4,1 mm a un massimo di 250 mm. Questo prodotto può essere utilizzato anche come mandrino di espansione su tornio.

Il basso profilo li rende adatti a operazioni secondarie su pezzi a tornio. Possono ospitare un numero maggiore di pezzi per ogni mozzo o piastra di fissaggio e sono semplici da produrre su misura su un tornio o una fresatrice.

Per l'installazione e il serraggio si utilizzano una chiave esagonale. Hanno un corpo in acciaio temperato e sono utilizzati per la lavorazione, i dispositivi medici, la produzione elettronica e le applicazioni per automotive.

• Progettati per lavorazioni ad alta densità su frese verticali o orizzontali.
• Il basso profilo li rende ideali per operazioni secondarie su pezzi a tornio.
• Utilizzati per la lavorazione, i dispositivi medici, la produzione elettronica e le applicazioni automobilistiche.

Caratteristiche / Specifiche tecniche

• Materiale: Acciaio temperato
• Diametro interno lavorabile: da 4,1 mm a 250 mm
• Installazione e serraggio tramite chiave esagonale
• Applicazioni: lavorazione, dispositivi medici, produzione elettronica, automotive

Varianti disponibili (Selezione di dimensioni chiave)
h1 | h2 | h3 | d1+0.000|-0.050 | Peso (g)
45.5 | 37.6 | 32.3 | 132.9 | 2954.0
45.5 | 37.6 | 32.3 | 152.4 | 5436.0
45.5 | 37.6 | 32.3 | 132.9 | 6795.0
39.6 | 31.8 | 27.0 | 69.5 | 593.0
24.9 | 19.0 | 15.0 | 37.5 | 204.0
24.9 | 19.0 | 15.0 | 31.5 | 109.0
45.5 | 37.6 | 32.3 | 107.5 | 18260
31.8 | 25.4 | 20.6 | 56.0 | 317.0
21.8 | 16.0 | 15.0 | 29.7 | 59.0
39.6 | 31.8 | 27.0 | 75.5 | 775.0
28.6 | 22.2 | 17.5 | 50.0 | 213.0
10.7 | 7.6 | 6.1 | 20.0 | 23.0
