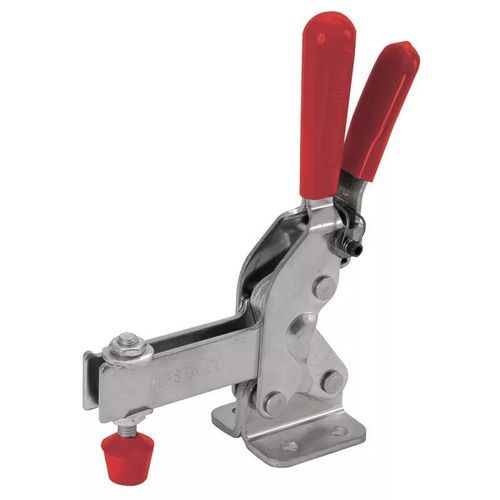

Attrezzo di bloccaggio verticale SRG0004

flangiatoin acciaio inossidabilein acciaio

Descrizione
I morsetti a ginocchiera verticali serie SRG0004 di Essentra Components sono dispositivi di serraggio manuale progettati per applicazioni a bassa altezza d'ingombro. Sono dotati di impugnatura imbottita e componenti trattati per resistenza alla corrosione. L'impugnatura e la barra di pressione si muovono in direzioni opposte per garantire una chiusura e una tenuta affidabili.

Varianti disponibili (estratto)

• 10390054 — Prezzo indicato: 23,7288 € — Disponibilità: lead time su richiesta — Materiale: Acciaio — Altezza sotto la barra: 32.4 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 250.0 kg
• 10390023 — Prezzo indicato: 14,227 € — Disponibilità: 8 disponibili — Materiale: Acciaio — Altezza sotto la barra: 15.6 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 50.0 kg
• 10390047 — Prezzo indicato: 19,0958 € - 19,475 € — Disponibilità: 1 disponibile — Materiale: Acciaio — Altezza sotto la barra: 23.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 150.0 kg
• 10390276 — Prezzo indicato: 26,2708 € — Disponibilità: lead time su richiesta — Materiale: Acciaio inossidabile — Altezza sotto la barra: 15.6 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 50.0 kg
• 10390283 — Prezzo indicato: 44,7105 € — Disponibilità: 2 disponibili — Materiale: Acciaio inossidabile — Altezza sotto la barra: 16.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 71.0 kg
• 10390290 — Prezzo indicato: 49,2103 € — Disponibilità: 1 disponibile — Materiale: Acciaio inossidabile — Altezza sotto la barra: 23.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 150.0 kg
• 10390030 — Prezzo indicato: 15,9285 € — Disponibilità: 1 disponibile — Materiale: Acciaio — Altezza sotto la barra: 16.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 71.0 kg
• 20510510 — Prezzo indicato: 22,4056 € — Disponibilità: lead time su richiesta — Materiale: Acciaio inossidabile — Altezza sotto la barra: 16.0 mm — Base: Flangiata — Impugnatura: Dritta (angolo 65°) — Forza di tenuta: ~50.8 kg
• 20510558 — Prezzo indicato: 36,8568 € — Disponibilità: 60 disponibili — Materiale: Acciaio inossidabile — Altezza sotto la barra: 31.0 mm — Base: Flangiata — Impugnatura: Dritta (angolo 63°) — Forza di tenuta: 173.3 kg
• 20510527 — Prezzo indicato: 10,9058 € — Disponibilità: 10 disponibili — Materiale: Acciaio — Altezza sotto la barra: 24.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 101.6 kg
• 20510541 — Prezzo indicato: 14,9804 € — Disponibilità: lead time su richiesta — Materiale: Acciaio — Altezza sotto la barra: 31.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 173.3 kg
• 20510503 — Prezzo indicato: 10,4973 € — Disponibilità: 107 disponibili — Materiale: Acciaio — Altezza sotto la barra: 16.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 50.8 kg
• 20510534 — Prezzo indicato: 28,7633 € — Disponibilità: 35 disponibili — Materiale: Acciaio inossidabile — Altezza sotto la barra: 24.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 101.6 kg
• 20510619 — Prezzo indicato: 54,2411 € — Disponibilità: 45 disponibili — Materiale: Acciaio — Altezza sotto la barra: 82.0 mm — Base: Flangiata — Impugnatura: Dritta — Forza di tenuta: 550.2 kg

Caratteristiche / specificazioni tecniche

• Serie: SRG0004
• Progettazione: morsetto a ginocchiera verticale a bassa altezza
• Impugnatura: imbottita; colore rosso indicato per le varianti elencate
• Tipo di base: flangiata
• Materiali: Acciaio, Acciaio inossidabile
• Meccanismo: impugnatura e barra di pressione si muovono in direzioni opposte per garantire la tenuta
• Esempi di altezze sotto la barra: 15.6 mm, 16.0 mm, 23.0 mm, 24.0 mm, 31.0 mm, 32.4 mm, 82.0 mm
• Range forza di tenuta: da 50.0 kg fino a 550.2 kg a seconda della variante
• Disponibilità: alcune varianti in magazzino, altre su richiesta (lead time variabile)
• Ulteriori informazioni: modelli CAD 3D disponibili per il download
