Dado esagonale SRP0178

in acciaio inossidabile 316Lin acciaio inossidabilecon guarnizione

Dettagli prodotto
I dadi con guarnizione di tenuta sono un elemento di fissaggio provvisto di guarnizione integrata; combinano in un'unica unità la funzionalità di un dado e di un elemento di tenuta. Questi dadi offrono una protezione affidabile semplificando nel contempo il processo di assemblaggio ed eliminando la necessità di ulteriori elementi di tenuta. Impediscono l'ingresso di acqua, polvere o altre sostanze contaminanti fornendo una sigillatura bidirezionale.

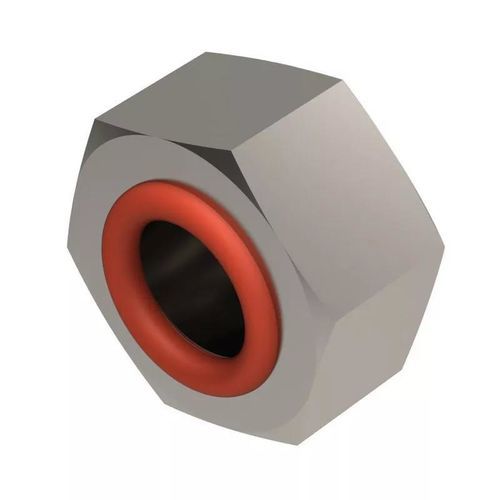

Questa linea di dadi esagonali con guarnizione di tenuta incorpora un O-ring che viene compresso al serraggio tra il dado e la superficie di accoppiamento.

Sono adatti a temperature da -100°C a +260°C e sono riutilizzabili. I dadi con guarnizione di tenuta vengono utilizzati in applicazioni quali armadi o nel settore automobilistico, della fabbricazione dei macchinari ed elettrico.

• Offre una connessione a tenuta stagna affidabile, semplificando nel contempo il processo di assemblaggio ed eliminando la necessità di ulteriori elementi di tenuta.

• Incorporano un O-ring che viene compresso al serraggio tra il dado e la superficie di accoppiamento.

• Adatti a temperature da -100°C a +260°C, riutilizzabili.

Materiali disponibili
Acciaio inossidabile 316, Acciaio inossidabile 303

Varianti disponibili (estratto)

• M2, A/F 4.0 mm, h1 max 1.6 mm, d2 ±0.05 2.35 mm, Acciaio inossidabile 316
• M2.5, A/F 5.0 mm, h1 max 2.0 mm, d2 ±0.05 2.75 mm, Acciaio inossidabile 316
• M3, A/F 5.5 mm, h1 max 2.4 mm, d2 ±0.05 3.6 mm, Acciaio inossidabile 303
• M4, A/F 7.0 mm, h1 max 3.2 mm, d2 ±0.05 4.5 mm, Acciaio inossidabile 303
• M5, A/F 8.0 mm, h1 max 4.7 mm, d2 ±0.05 5.6 mm, Acciaio inossidabile 316
• M6, A/F 10.0 mm, h1 max 5.2 mm, d2 ±0.05 6.8 mm, Acciaio inossidabile 316
• M8, A/F 13.0 mm, h1 max 6.8 mm, d2 ±0.05 8.5 mm, Acciaio inossidabile 303
• M10, A/F 16.0 mm, h1 max 8.4 mm, d2 ±0.05 10.6 mm, Acciaio inossidabile 303
• M12, A/F 18.0 mm, h1 max 10.8 mm, d2 ±0.05 12.85 mm, Acciaio inossidabile 303/316
• M14, A/F 21.0 mm, h1 max 12.8 mm, d2 ±0.05 15.1 mm, Acciaio inossidabile 303/316
• M16, A/F 24.0 mm, h1 max 14.8 mm, d2 ±0.05 17.5 mm, Acciaio inossidabile 303/316

Caratteristiche / Specifiche tecniche

• Elemento di fissaggio con guarnizione integrata
• Sigillatura bidirezionale contro acqua, polvere e contaminanti
• O-ring integrato
• Materiali: Acciaio inossidabile 316, Acciaio inossidabile 303
• Range temperature: -100°C a +260°C
• Riutilizzabili
• Applicazioni: armadi, settore automobilistico, macchinari, elettrico
• Varianti disponibili per filettature metriche da M2 a M16
