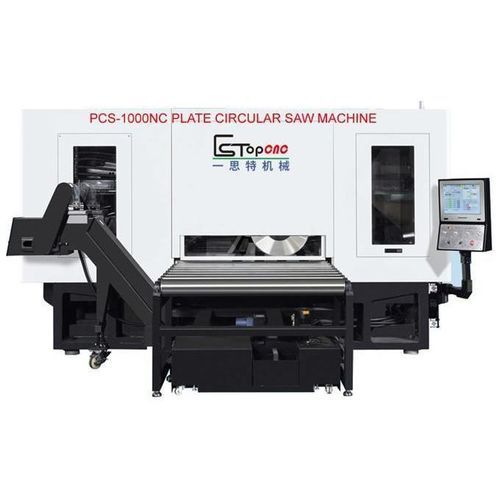

Mototroncatrice elettrica PCS-1000NC

per metalliper acciaio

Panoramica del prodotto
La PCS-1000NC è una sega circolare CNC per lamiere d'acciaio progettata per il taglio ad alta velocità. Integra alimentazione automatica, dimensioni di taglio regolabili e un nastro trasportatore per produzione continua o ciclica.

Parametri tecnici principali

• Modello: PCS-1000NC
• Tipo di macchina: sega circolare CNC per lamiera d'acciaio (alta velocità)
• Assi di controllo: 2
• Spessore di taglio: 20–100 mm
• Larghezza di taglio: 380–1000 mm
• Lunghezza di taglio: 140–1000 mm
• Lunghezza alimentazione automatica: 4000 mm (ciclabile)
• Velocità mandrino: 50–250 rpm (velocità variabile)
• Potenza mandrino: 11/15 kW
• Diametro lama: 500 mm
• Potenza motori X/Z: 4,5 kW / 3,7 kW
• Velocità avanzamento automatico X/Z: 100–350 mm/min
• Velocità rapida X/Z: 6,5 m/min
• Parallelismo: ≤0,15 mm
• Precisione dimensionale: ±0,1 mm / 300 mm
• Serbatoio olio idraulico: 30 L
• Serbatoio olio lubrificazione: 3 L
• Alimentazione / potenza totale: 380V/220V, 25 kW
• Peso netto macchina: 13 t
• Ingombro (L×P×H): 6000 × 3500 × 2200 mm
• Sistema di raffreddamento: raffreddamento ad acqua
• Pressione aria: 0,6 MPa
• Modalità di funzionamento automatico: singolo/multiplo
• Lunghezza nastro trasportatore: 3000 mm
• Capacità massima banco mobile: 3500 kg
• Componenti chiave: viti a sfere e guide Taiwan, cuscinetti TPI Taiwan, sistema CNC JK Taiwan, servomotori TK Taiwan, mandrino principale ES-TOP, componenti elettrici Schneider

Componenti principali

• Vite a sfere: 2 (Taiwan) — trasmissione precisa, resistente all'usura
• Guida: 2 (Taiwan) — stabilità del moto lineare
• Mandrino principale: 1 (ES-TOP) — basso rumore, elevata rigidità
• Organ (unità di protezione): 2 (nazionali) — protezione anti-polvere per guide e viti a sfere
• Base fusione: 1 (HT300) — stabilità dimensionale
• Unità lubrificazione automatica: 1 (nazionale) — autolubrificazione elettronica, dosaggio olio
• Linea olio: 2 (nazionali) — tubo in alluminio
• Cuscinetti: (TPI Taiwan) — cuscinetti di precisione
• Sistema CNC: 1 (JK Taiwan) — unità di controllo CNC
• Servomotori: 2 (TK Taiwan) — motori di azionamento degli assi
• Motore mandrino: 1 (MK/CTB) — azionamento mandrino a velocità variabile
• Contattore AC / Relè: 1 ciascuno (Schneider) — protezione e controllo elettrico

Applicazioni e note operative

• Progettata per il taglio di lamiere d'acciaio in linee di produzione, officine e centri servizio acciaio
• Supporta produzione continua con alimentazione automatica e nastro trasportatore
• Dimensioni di taglio regolabili per lotti e pezzi di dimensioni diverse
• Richiede alimentazione elettrica 380V/220V e aria compressa a 0,6 MPa
• Prevedere fondazione livellata e sollevamento per l'installazione (peso netto 13 t)
