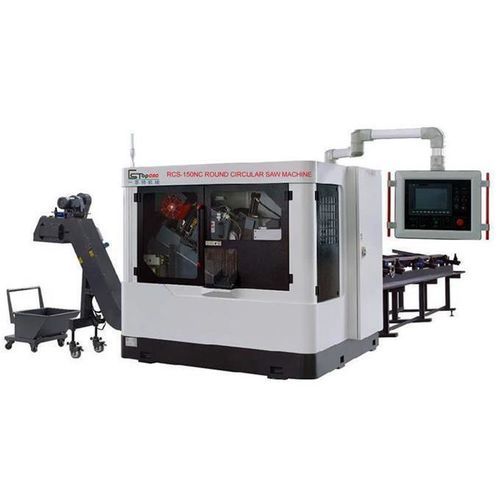

Mototroncatrice elettrica RCS-150NC

idraulicaper metalliper acciaio

Panoramica sega circolare RCS-150NC

Capacità di taglio
Barra rotonda: 50–150 mm
Angolari: 50–105 mm
Tubo rotondo: 50–150 mm
Tubo quadrato: 50–105 mm

Testa della sega / albero principale
Lama TCT: Φ460 × 2,7t
Velocità lama: 30–125 giri/min (variabile)
Rimozione trucioli sulla lama: spazzola rotonda

Motori e trasmissione
Motore di azionamento albero principale: 30 kW (specifica secondaria: 18,5 kW / 25 Hp / 4p)
Motore servo AC — testa: 5,0 kW
Motore servo AC — dispositivo di alimentazione: 2,0 kW
Motore di azionamento idraulico: 3,7 HP / 4p

Impianto idraulico
Pressione di esercizio: 70 kg/cm² (7 MPa)
Capacità serbatoio idraulico: 150 L

Dispositivo di pressione dell'aria
Pressione di lavoro: 4–6 kg/cm² (55–85 psi)

Meccanismo di alimentazione a lunghezza fissa (GFC)
Taglio terminale: 2–99 mm
Lunghezza residua minima: 85 + δ mm
Lunghezza di alimentazione per ciclo: 780 mm

Dimensioni e peso macchina
Dimensioni (L × W × H): 7133 × 3602 × 2800 mm
Peso: 5800 kg

Principali componenti
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

Caratteristiche tecniche

• Capacità di taglio: barra rotonda 50–150 mm; angolari 50–105 mm; tubo rotondo 50–150 mm; tubo quadrato 50–105 mm.
• Lama: TCT Φ460 × 2,7t; velocità variabile 30–125 giri/min; rimozione trucioli tramite spazzola rotonda.
• Motore di azionamento albero principale: 30 kW (alternativa 18,5 kW / 25 Hp / 4p).
• Motori servo: testa 5,0 kW; dispositivo di alimentazione 2,0 kW; motore idraulico 3,7 HP / 4p.
• Impianto idraulico: pressione di servizio 70 kg/cm² (7 MPa); serbatoio 150 L.
• Aria compressa: intervallo di lavoro 4–6 kg/cm² (55–85 psi).
• Alimentazione a lunghezza fissa (GFC): taglio terminale 2–99 mm; residuo minimo 85+δ mm; lunghezza per ciclo 780 mm.
• Dimensioni macchina (L×W×H): 7133 × 3602 × 2800 mm; peso: 5800 kg.
• Componenti chiave forniti da marchi internazionali (Mitsubishi, Siemens, Yuken, Kanefusa/Tenryu, ecc.).
