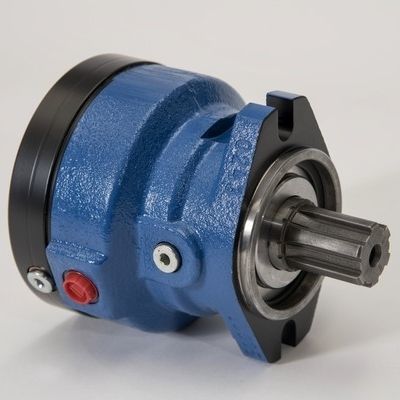

Freno a disco AGFO F15

idraulicodi sicurezza

I prodotti AGFO sono freni negativi ideati e sperimentati prevalentemente per utilizzo in abbinamento con motori idraulici di tipo orbitale, anche se sono adatti anche su altre applicazioni. La loro caratteristica più importante è la compattezza, l'ampia scelta di coppie frenabili ed essendo freni negativi, la sicurezza. Sostanzialmente, sono composti da una serie di dischi statorici intercalati a dischi rotanti compresi tra due piatti esterni. Tramite alcune molle i piatti esterni sono tenuti premuti contro il pacco di dischi generando cosi un forte attrito tra le tutte le superfici dei dischi, impedendo quindi la rotazione dell'albero. Per sbloccare la frenata, è présente un pistone idraulico che premendo sulle molle, allontana tra loro i piatti esterni. In sostanza, con la mancanza di pressione nel pistone il freno è attivato. In tal modo si ha la certezza che in condizioni di riposo o a macchina spenta la frenatura è sempre présente. Sono disponibili tre tipi di freno: FIS con frenata fino a 60 daNm, SF fino a 45 daNm e XF da 50 daNm senza cuscinetti. Nelle relative sezioni di catalogo sono consultabili le varie configurazioni per ogni tipologia di freno. Scelta del tipo di freno Per effettuare una scelta corretta del freno più adatto occorre innanzitutto reperire i seguenti parametri: massima coppia di frenatura richiesta, pressione disponibile per lo sblocco del freno e carico radiale applicato all'albero in uscita dal freno. In base ai criteri suddetti si puô facilmente individuare quale modello sia il più adatto.
