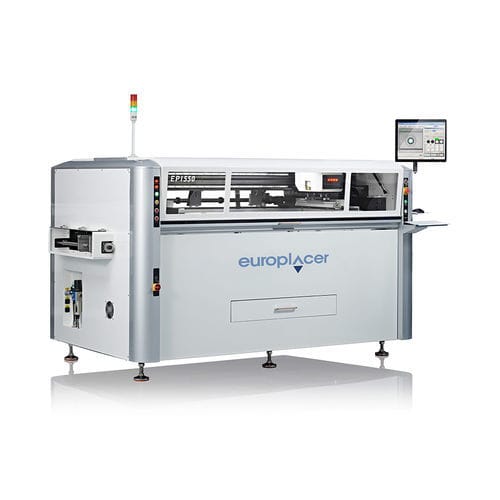

Macchina serigrafica automatica EP1550

per pasta saldanteSMT

La EP1550 gestisce schede fino a 61″ (1550mm) di lunghezza e 22″ (560mm) di larghezza, ideali per applicazioni di illuminazione a LED. La stampante per schede lunghe offre una precisione di stampa di 12,5µm a 6-sigma e utilizza quattro fiducials per ottimizzare l’allineamento, in parallelo con le prestazioni di ripetibilità delle nostre piattaforme della serie EP700. Serigrafia a Bordo Lungo La stampante serigrafica per schede lunghe EP1550 gestisce schede lunghe fino a 61″ (1550mm) e larghe 22″ (560mm), ideali per applicazioni di illuminazione a LED. La stampante a schermo ha una precisione di 12.5µm a 6-sigma e utilizza quattro fiducials per ottimizzare l’allineamento attraverso la grande area della scheda – un fattore che diventa sempre più critico con i PCB lunghi. La macchina dispone anche di una tecnologia SPI (Solder Paste Inspection) integrata per una maggiore sicurezza del processo. Pulizia dello stencil La stampante per schede lunghe utilizza un sistema inventivo di pulizia sotto la matrice che opera sull’asse X per ridurre al minimo l’uso di materiali di consumo per la pulizia. Automazione L’automazione avanzata è al centro delle nostre piattaforme di serigrafia per schede lunghe. La EP1550 ha come standard il posizionamento manuale dei perni di supporto guidato dal laser e, come opzione, il posizionamento completamente automatico dei perni degli utensili. Caratteristiche: - Tempi di ciclo di 16 secondi - Lunghezza della scheda fino a 61″ - Precisione +/-12.5µm @ 6-sigma - Tempo di cambio prodotto di 2 minuti - Tempo di impostazione di un nuovo prodotto di 5 minuti
