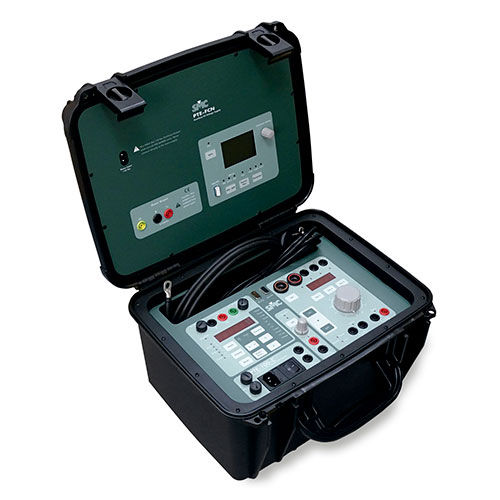

Apparecchio per prove di corrente PTE-100-C Pro

di tensionemanualedisgiuntori

Set di prova a relè monofase AC/DC con frequenza variabile Il PTE-100-C Pro combina l'unità base PTE-100-C con il modulo di alimentazione di tensione PTE-FCN. Questo è incorporato nel coperchio del coperchio del PTE-100-C e permette di regolare la tensione CA, la frequenza e l'angolo di fase. Descrizione I valori che vengono presentati sul display LCD sono altamente accurati, facili da leggere e indipendenti dall'iniezione effettuata dall'unità base PTE-100-C. Il display mostra continuamente la differenza di fase tra la tensione e la corrente iniettata e può essere regolato durante la prova con una precisione di 0,1º. Ciò facilita la prova per i relè direzionali o i richiuditori e i relè di sincronizzazione, ecc. Le prove di protezione basate sulla frequenza sono semplici e dirette, grazie alla frequenza variabile tra 40 e 70 Hz incorporata nel modulo. Se si dispone già di un'unità PTE-100-C è possibile convertirla facilmente al PTE-100-C Pro aggiungendo solo il modulo PTE-FCN, a basso costo, senza la necessità di inviare l'unità in fabbrica. CARATTERISTICHE Uscita in corrente alternata a regolazione variabile da 0 a 250 A a regolazione digitale. Canale di tensione elettronica da 0 a 140 VAC. Regolazione dell'angolo di fase della tensione da 0 a 360º con una risoluzione di 0,1º. Regolazione della frequenza di tensione da 40 a 70 Hz con una risoluzione di 0,1 Hz. Sorgente ausiliaria indipendente, stabilizzata e protetta elettronicamente da 0 a 250 V DC. Set completo di funzioni di misura e di automazione. Cronometro digitale programmabile con risoluzione di 1 ms. Involucro IP-65, marchio CE. 15.5 kg 200 x 300 x 200 mm. APPLICAZIONI Prova monofase dei relè: Tempo definito e tempo inverso rispetto alla corrente. Tensione min/max AC / DC.
