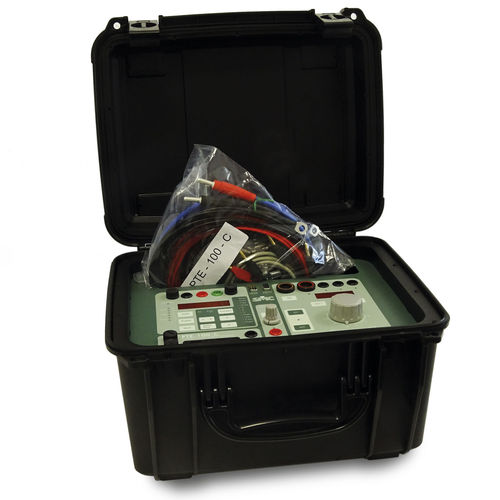

Apparecchio per prove di corrente PTE-100-C

di tensionemanualedisgiuntori

Insieme monofase della prova del relè di AC/DC Il PTE-100-C è un'attrezzatura di prova universale portatile per i relè elettromeccanici, elettronici e digitali di prove. L'attrezzatura può produrre una corrente variabile fino a 250A, una tensione CA variabile fino a 250V, una tensione di CC variabile fino a 350V. Inoltre l'unità comprende un rifornimento ausiliario stabilizzato variabile di tensione di CC fino a 250V e un'uscita fissa di tensione CA fino a 110V, che può essere variabile con l'opzione di PTE-FCF. Descrizione di prodotto L'attrezzatura è estremamente compatta e contiene tutte le funzioni necessarie per i relè di tensione e della corrente. Comprende le varie funzioni di misura quali un voltometro, un amperometro, un frequenzimetro come pure di misure una potenza apparente, un'impedenza e gli angoli di fase interni ed esterni. Dai comandi del pannello frontale, l'iniezione dell'uscita massima può essere limitata, utilizzato per esempio nel collaudo dei relè istantanei di sovracorrente. Il tempo dell'iniezione può anche essere limitato, utile collaudare sicuro i dispositivi reclosing. Il PTE-100-C può comunicare con un PC via la porta seriale RS-232 e può essere collegato ad altre unità della PTE via il BUS-PTE. Tutta l'attrezzatura della PTE è fornita con un software di calibratura e di adeguamento, che permette la calibratura chiusa di caso, con il solo requisito di avere le apparecchiature di misurazione standard di riferimento. APPLICAZIONI Prove della sovracorrente e dei relè di massimo/minimi tensione. Prove dei relè direzionali di sovracorrente (opzione PTE-FCL). Prove dei dispositivi reclosing (opzione PTE-FCE). Prove dei relè di CC. Prove di MCB. Verifica del punto del ginocchio in trasformatori correnti. Combinato con il PTE-100-V, forma un sistema di monofase completo,
