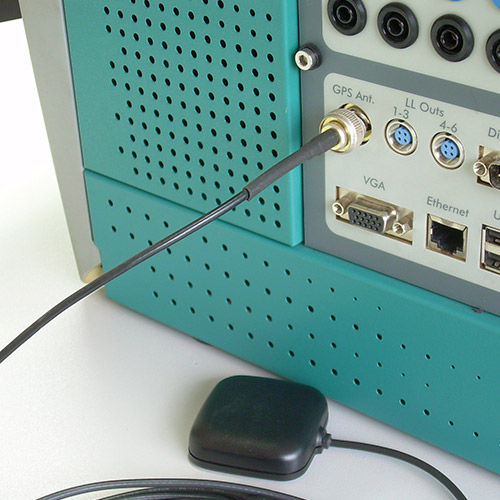

Modulo GPS con antenna attiva Mentor GPS/IRIG-B

Sincronizzazione del test end-to-end Il MENTOR 12 fornisce questa sincronizzazione mediante l'uso di due alternative di ingressi di riferimento temporale molto precisi: GPS e IRIG / B. Un certo tipo di test richiede l'impostazione di due o più unità Mentor 12 separate in posizioni diverse e sincronizzate tra loro. In questo caso è necessario un orologio di riferimento ad altissima precisione, per ottenere il tempo necessario ad attivare il Sequencer di Stato o la riproduzione della riproduzione del Fault playback (file Comtrade) su unità separate. L'apparecchiatura Mentor 12 permette questo sincronismo grazie all'utilizzo di due alternative di ingressi di riferimento temporale molto precisi: GPS e IRIG/B. Richiede l'installazione del corrispondente circuito stampato: MENTORE-GPS: Scheda GPS, antenna e cavo di prolunga MENTOR-IRIGB: adattatore IRIG-B per MENTOR 12 Il segnale GPS viene trasmesso via satellite, e può quindi essere ricevuto in qualsiasi punto del globo terrestre, a differenza dell'uso di un segnale IRIG/B, che richiede la presenza di una configurazione locale che genera questo segnale e lo trasmette via cavo al Mentor 12. Le schede GPS e IRIG/B sono plug-and-play; una volta che l'hardware è stato rilevato e il segnale è stato ricevuto, l'unità è in grado di avviare una Sequenza di Stato o di eseguire un file Comtrade in un istante precedentemente definito con una precisione di microsecs.
