Impianto per prove di corrente PTE-FCB

manualedisgiuntori

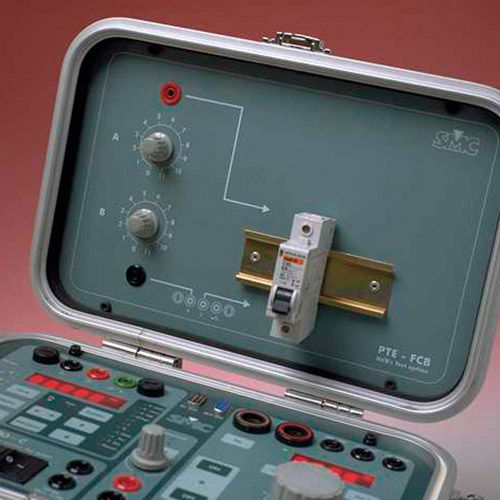

Opzione Test MCB, adattatore di tensione per monitor Per testare MCB fino a 250A sul posto. Pannello di prova con guida DIN montata nel coperchio superiore, per il collaudo di interruttori automatici a singola interruzione. Disponibile anche in un alloggiamento indipendente (PTE-FCD) Il PTE-FCB / PTE-FCD può essere utilizzato per ridurre efficacemente la sensibilità dell'ingresso del monitor. L'ingresso monitor rileva il funzionamento del relè e arresta (o avvia) il cronometro quando si esegue il test con i modelli PTE-100-C, PTE-50-CE, PTE-50-CET e LETs Il nostro timer può essere programmato per fermarsi quando una quantità significativa di tensione appare nella sezione MONITOR. Questo è il metodo preferito per misurare il tempo di scatto in un MCB unipolare (interruttore automatico miniaturizzato), perché, essendo unipolare, non c'è un contatto "a secco" associato che può essere utilizzato per rilevare l'operazione di scatto. Si inietta la corrente di sgancio attraverso l'MCB e, quando scatta, la tensione applicata appare attraverso i suoi poli. Il PTE-FCD è necessario perché c'è anche una caduta di tensione attraverso l'MCB chiuso, e può essere così significativo da attivare il monitor, che arresta intempestivamente il cronometro prima che l'MCB sia intervenuto, rendendo così impossibile il test. Con il PTE-FCD, è possibile attenuare questa tensione di "non intervento" fino a quando non viene più rilevata dal monitor, senza influenzare il rilevamento della "tensione di intervento". Dopo averlo regolato per il particolare MCB, si può procedere con il test. Il PTE-FCD è in realtà parte integrante dell'accessorio opzionale PTE-FCB che si installa all'interno del coperchio del PTE-100-C. Tuttavia la sua funzionalità è utile anche per altri clienti che hanno bisogno di testare MCB unipolari o simili dispositivi di intervento con apparecchiature di prova diverse dal PTE-100-C (ad esempio i LET).
