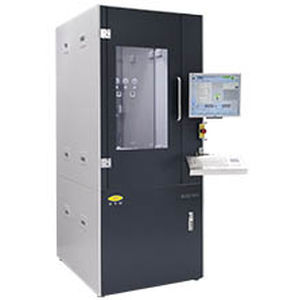

Il sistema di elaborazione EVG101 resist esegue processi di ricerca e sviluppo su una singola camera, che è pienamente compatibile con i sistemi automatizzati di EVG. L'EVG101 supporta wafer fino a 300 mm e può essere configurato per lo spin o spray coating e lo sviluppo. Strati conformi di fotoresist o polimeri sono realizzati su wafer strutturati in 3D per le tecniche di interconnessione con l'avanzata tecnologia di rivestimento OmniSpray di EVG. Questo assicura un basso consumo di materiale di preziosi fotoresistenti o polimeri ad alta viscosità, migliorando l'uniformità e resistendo alle opzioni di spalmatura.
Caratteristiche
Dimensioni wafer fino a 300 mm
Spinatura o spalmatura automatica o verniciatura a spruzzo o sviluppo con carico/scarico manuale dei wafer
Trasferimento rapido e semplice del processo dalla ricerca alla produzione utilizzando un design modulare collaudato e un software standardizzato
Sistema di erogazione a siringa per l'utilizzo di piccoli volumi di resistenze, comprese le resistenze ad alta viscosità
Ingombro ridotto pur mantenendo un elevato livello di sicurezza personale e di processo
Concetto multiutente (numero illimitato di account utente e ricette, diritti di accesso assegnabili, diverse lingue dell'interfaccia utente)
Opzioni
Rivestimento uniforme di superfici di wafer ad alta topografia con la tecnologia di rivestimento OmniSpray®
Cera e rivestimento epossidico per i successivi processi di incollaggio
Rivestimento Spin-On-Glass (SOG)
---
