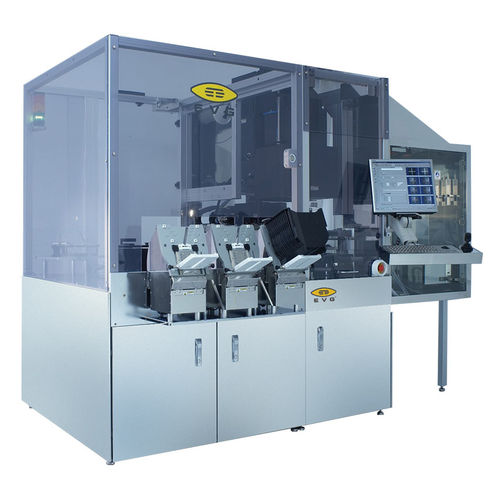

Sistema di fotolitografia UV-NIL IQ Aligner®

Il sistema IQ Aligner UV-NIL System consente processi di micromolding e nanoimprinting con stampi e wafer da 150 mm a 300 mm di diametro ed è particolarmente indicato per la produzione parallela di microlenti polimeriche. Partendo dai francobolli da lavoro morbidi replicati dai francobolli master in formato wafer, il sistema offre processi di stampaggio di microlenti ibridi e monolitici che possono essere facilmente adattati a diverse combinazioni di materiali per la lavorazione di materiali da timbro e microlenti. Inoltre, il Gruppo EV offre un processo qualificato di stampaggio di microlenti, che include tutto il know-how dei materiali rilevanti. La forza di contatto uniforme per la stampa su grandi superfici ad alto rendimento è fornita dal design del mandrino di proprietà del Gruppo EV. Le configurazioni includono meccanismi di rilascio dei timbri da substrati stampati. Caratteristiche Per applicazioni di micromolding di elementi ottici Per applicazioni di nanoimprinting a tutto campo Tre mandrini a z a controllo indipendente per una compensazione superiore del cuneo tra il francobollo e il substrato Tre mandrini a z a controllo indipendente per il controllo della resistenza all'impronta (TTV) Processi UV-NIL morbidi che utilizzano timbri di lavoro morbidi Funzione di de-embossing completamente automatizzata di proprietà di EVG Integrazione di stazioni di erogazione resistenze Allineamento dei legami e capacità di incollaggio UV Dati tecnici Diametro della cialda (dimensione del substrato) 150 fino a 300 mm Risoluzione ≤ 50 nm (risoluzione in funzione del modello e del processo) Processo supportato Morbido UV-NIL, stampaggio lenti
