Sistema da vuoto per l'industria chimica V10K™

industrialeautomaticomodulare

Panoramica
Alimentatore di gas a vuoto a bassa capacità, regolato in modo differenziale, progettato per dosaggi fino a 15 kg/h. Configurazione modulare e montabile a parete per il controllo industriale dell'alimentazione del gas.

Descrizione principale

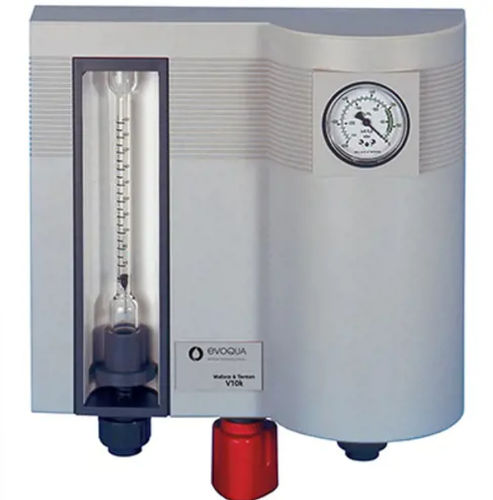

Il Wallace & Tiernan® V10K™ è un alimentatore remoto a vuoto composto da un regolatore di vuoto posto all'ingresso del gas, da un'unità di controllo del gas montata a parete con rotametro per indicare la portata e da un iniettore ad acqua che fornisce la sorgente di vuoto per azionare l'intero sistema. Il controllo del flusso mediante orifizio a V assicura precisione e ripetibilità consolidate nel settore.

Punti salienti

• Tecnologia consolidata con lunga durata operativa
• Controllo del flusso con orifizio a V per precisione e ripetibilità
• Progettazione per la manutenibilità — componenti facilmente accessibili

Caratteristiche

• Commutazione automatica integrata su una nuova fornitura di gas per funzionamento continuo
• Grandi flussimetri da 5" e 10" per buona leggibilità e indicazione accurata della portata
• Opzioni di controllo flessibili dal manuale al completamente automatico
• Rapporto di turndown 20:1 per operazione manuale e automatica
• Opzione di montaggio a parete per installazione compatta

Vantaggi

• Controllo completamente automatico opzionale tramite controllore di processo o controllo con attuatore 4–20 mA
• La versione a controllo manuale può essere adeguata per controllo automatico (posizionatore elettrico)
• Il rapporto 20:1 riduce la necessità di regolazioni in campo per coprire portate min/max

Specifiche tecniche

• Capacità massima Chlorine: 15 kg/hr
• Capacità massima Sulfur Dioxide: 10 kg/hr
• Capacità massima Carbon Dioxide: 8 kg/hr
• Capacità massima Ammonia: 5 kg/hr
• Capacità di dosaggio fino a 15 kg/hr (dichiarazione di progettazione del prodotto)
• Controllo del flusso mediante orifizio a V per precisione e ripetibilità
• Regolatore di vuoto all'ingresso del gas, unità di controllo del gas montata a parete con rotametro, iniettore ad acqua come sorgente di vuoto
• Commutazione automatica integrata dell'alimentazione in gas
• Grandi flussimetri (5" e 10") per indicazione accurata
• Controllo: manuale a completamente automatico (incluso controllo attuatore 4–20 mA)
• Rapporto di turndown: 20:1
• Montabile a parete; componenti progettati per la manutenibilità
