Air wipe di raffreddamento 2402SS

per essiccazionedi puliziaper abbattimento delle polveri

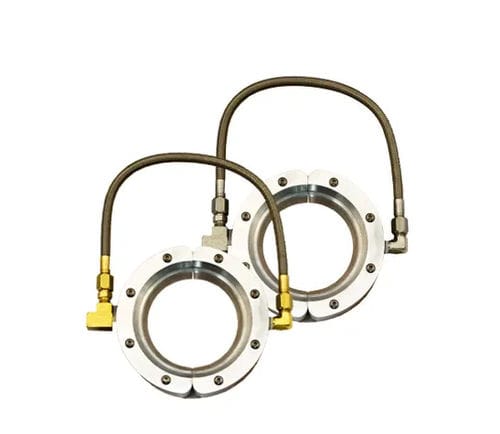

Descrizione Il Super Air Wipe™ eroga un flusso d'aria uniforme a 360° per soffiaggio, asciugatura, pulizia e raffreddamento di tubi, cavi, profili estrusi, tubi flessibili e fili. Il design divisibile (in due parti) si aggancia attorno al materiale in movimento, eliminando la necessità di infilare i pezzi. I modelli fino a 4" (102 mm) includono un tubo intrecciato in acciaio inossidabile che alimenta entrambe le metà da un'unica entrata aria compressa. Disponibile con diametri interni da 3/8" a 11" (10–279 mm) e costruito in alluminio aeronautico o acciaio inossidabile tipo 303; sono disponibili taglie e materiali speciali.

Applicazioni

• Asciugatura dopo lavaggio, pulizia, placcatura o verniciatura
• Soffiaggio di polvere e contaminanti
• Raffreddamento di profilati estrusi caldi
• Pulizia uniforme delle superfici
• Asciugatura di profili estrusi, aste e tubi medicali
• Eliminazione del trasporto di soluzioni per evitare contaminazioni incrociate
• Soffiaggio dell'acqua in eccesso dalle guarnizioni delle porte automobilistiche
• Rimozione di eccessi di rivestimenti, acqua e olio
• Asciugatura di tubi, tubazioni, cavi e fibre ottiche
• Minimizzazione delle perdite di soluzione dovute a drag‑out
• Pulizia delle punte delle pistole per vernice
• Asciugatura di superfici serigrafate o stampate a getto d'inchiostro
• Pulizia di nastri e strisce

Vantaggi

• Funzionamento silenzioso
• Basso consumo d'aria
• Flusso d'aria uniforme a 360° su tutto il diametro
• Accessori in acciaio inossidabile resistenti alla corrosione
• Alta resistenza alle temperature (alluminio fino a 400°F / 204°C; inox fino a 800°F / 427°C)
• Zero elettricità e assenza di parti in movimento
• Non a contatto — senza lama di raschiamento
• Design divisibile — compatto, robusto e facile da installare
• Leggero, profilo ridotto con fori filettati per il montaggio
• Forza e portata variabili tramite regolazione della pressione
• Conforme ai requisiti OSHA su pressione di fine corsa e rumore

Materiali Alluminio — alluminio di qualità aeronautica con lamina (shim) in acciaio inossidabile; adatto per applicazioni generali dove la corrosione non è critica; viteria in acciaio inox per ambienti umidi; classificato fino a 400°F (204°C). Acciaio inossidabile tipo 303 — grado comune con buona resistenza per ambienti leggermente corrosivi; classificato fino a 800°F (427°C).

Accessori

• Kit lamelle (shim) Super Air Wipe — spediti con una lamella .002" (0.05 mm) in acciaio inox installata; i kit includono due lamelle .002" impilabili per aumentare gap, forza e portata
• Kit completi — includono Super Air Wipe, kit lamelle, separatore filtro con scarico automatico e regolatore di pressione dimensionato per il flusso

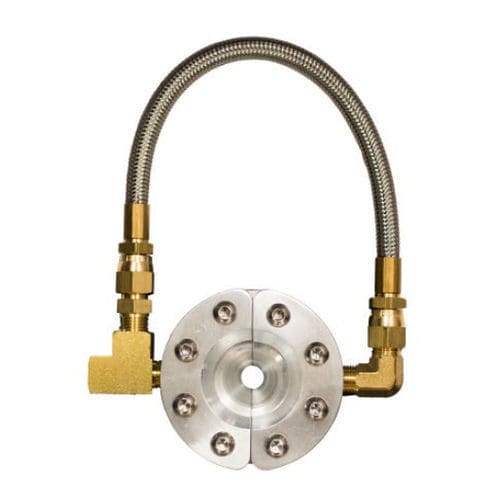

Modelli disponibili / Numeri di pezzo (D. int. / Solo alluminio / Kit alluminio / Solo inox / Kit inox / Kit lamelle) 3/8" (10 mm) | 2399 | 2449 | N/A | N/A | N/A
1/2" (13 mm) | 2400 | 2450 | 2400SS | 2450SS | 2350SS
1" (25 mm) | 2401 | 2451 | 2401SS | 2451SS | 2351SS
2" (51 mm) | 2402 | 2452 | 2402SS | 2452SS | 2352SS
3" (76 mm) | 2403 | 2453 | 2403SS | 2453SS | 2353SS
4" (102 mm) | 2404 | 2454 | 2404SS | 2454SS | 2354SS
5" (127 mm) | 2405 | 2455 | N/A | N/A | 2355SS
6" (152 mm) | 2406 | 2456 | N/A | N/A | 2356SS
7" (178 mm) | 2407 | 2457 | N/A | N/A | 2357SS
9" (229 mm) | 2409 | 2459 | N/A | N/A | 2359SS
11" (279 mm) | 2411 | 2461 | N/A | N/A | 2361SS

Note su aria compressa e installazione Ogni metà ha ingressi aria compressa. Le taglie fino a 4" includono tubo intrecciato in acciaio inox per collegare le metà da un unico ingresso. Le taglie da 9" in su hanno due ingressi per metà e richiedono adeguata fornitura per mantenere un flusso uniforme. Usare aria pulita e filtrata; i kit includono separatore filtro con scarico automatico e elemento da 5 micron dimensionato per il flusso. Il montaggio può essere supportato dal tubo di alimentazione aria o tramite fori filettati (1/4‑20) lato downstream. Un regolatore di pressione fornisce controllo di portata, forza e consumo; incluso nei kit.

Specifiche tecniche

• Prodotto: Super Air Wipe™ (design divisibile, flusso d'aria pulente a 360°)
• Materiali: Alluminio (grado aeronautico) o acciaio inox tipo 303; lamelle e viteria in acciaio inox; tubo intrecciato incluso fino a 4"

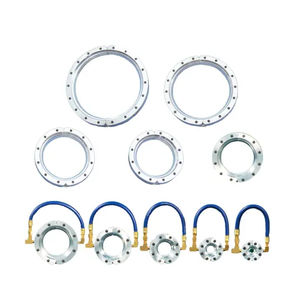

• D. int. disponibili: 3/8", 1/2", 1", 2", 3", 4", 5", 6", 7", 9" e 11" (10, 13, 25, 51, 76, 102, 127, 152, 178, 229 e 279 mm)
• Impostazione lamella predefinita: .002" (0.05 mm) installata; kit lamelle includono due .002"
• Temperatura: Alluminio fino a 400°F (204°C); Inox fino a 800°F (427°C)
• Montaggio: supportato dal condotto aria o fori filettati (1/4‑20) downstream
• Filtrazione: aria pulita raccomandata; kit con separatore 5 micron
• Regolazione: regolatore consigliato; incluso nei kit
• Prestazioni a 80 PSIG / 5.5 BAR — consumo (SCFM), flusso (SLPM) e livello sonoro (dBA): 2399: 11.1 SCFM, 314 SLPM, 82 dBA; 2400/2400SS: 13.9 SCFM, 394 SLPM, 80 dBA; 2401/2401SS: 19.1 SCFM, 541 SLPM, 80 dBA; 2402/2402SS: 29.5 SCFM, 835 SLPM, 81 dBA; 2403/2403SS: 39.8 SCFM, 1,127 SLPM, 82 dBA; 2404/2404SS: 50.2 SCFM, 1,422 SLPM, 82 dBA; 2405: 60.6 SCFM, 1,716 SLPM, 82 dBA; 2406: 71.0 SCFM, 2,010 SLPM, 84 dBA; 2407: 81.3 SCFM, 2,302 SLPM, 85 dBA; 2409: 102.1 SCFM, 2,891 SLPM, 87 dBA; 2411: 122.8 SCFM, 3,477 SLPM, 89 dBA
