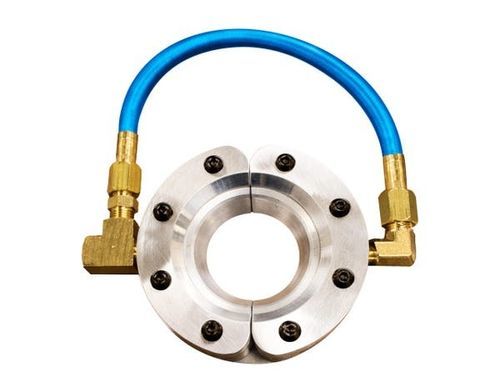

Air wipe per abbattimento delle polveri 2434

di puliziaper essiccazionedi raffreddamento

Panoramica
Lo Standard Air Wipe™ di EXAIR fornisce un flusso d'aria uniforme a 360° ideale per soffiare, asciugare, pulire e raffreddare tubi, cavi, profili estrusi, tubi flessibili e altro. Il design diviso (split) si aggancia facilmente attorno al materiale in movimento senza necessità di filettatura. I kit includono lo Standard Air Wipe, set di spessori, separatore filtro e regolatore di pressione con accoppiatore.

Applicazioni

• Asciugatura dopo lavaggio, pulizia, zincatura o verniciatura
• Rimozione di polvere e contaminanti
• Raffreddamento di profili estrusi caldi
• Pulizia uniforme delle superfici
• Asciugatura di profili estrusi, aste e tubi medicali
• Eliminazione del trascinamento di soluzioni per evitare contaminazioni incrociate
• Rimozione dell'acqua in eccesso dalle guarnizioni delle porte automobilistiche
• Rimozione di rivestimenti, acqua e olio in eccesso
• Asciugatura di tubi, condotte, fili e fibra ottica
• Minimizzazione delle perdite di soluzione dovute al drag-out
• Pulizia delle punte delle pistole a spruzzo
• Asciugatura di superfici serigrafate o stampate a getto d'inchiostro
• Pulizia di strisce e nastri

Vantaggi

• Funzionamento silenzioso
• Ridotto consumo d'aria compressa
• Flusso d'aria uniforme a 360° su tutto il diametro
• Modelli in alluminio con temperatura fino a 150°F (66°C)
• Non richiede elettricità né parti in movimento
• Asciugatura non a contatto (nessuna lama)
• Design split — compatto, robusto e facile da installare
• Leggero e a basso profilo
• Fori filettati per il montaggio
• Forza e portata variabili tramite regolazione della pressione
• Conforme ai requisiti OSHA su pressione a fondo cieco e livelli di rumore

Materiali

• Costruzione: corpo in alluminio con viti rivestite e spessori plastici (tubo aria PVC uso generale incluso per le taglie fino a 4" / 102 mm)
• Campo di temperatura: fino a 150°F (66°C) per i modelli in alluminio
• Ideale per ambienti non corrosivi quando non è richiesta bulloneria in acciaio inox

Accessori

• Set di spessori Standard Air Wipe: lo Standard Air Wipe ha un gioco nominale di .002" (0.05 mm). I set di spessori (inclusi nei kit o disponibili separatamente) contengono due pezzi di .001" (0.03 mm), .003" (0.08 mm) e .004" (0.10 mm) per regolare forza/portata modificando il gioco.
• Kit: includono uno Standard Air Wipe, set di spessori, separatore di filtro (scarico automatico, elemento da 5 micron dimensionato per il flusso) e regolatore di pressione con accoppiatore (dimensionato per il flusso).

Sistemi / Modelli (Ø interno → Standard Air Wipe Solo | Kit Standard Air Wipe | Set di spessori)
Ø interno | Standard Air Wipe Solo | Kit Standard Air Wipe | Set di spessori
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

Prestazioni (80 PSIG / 5.5 BAR) — Consumo d'aria & Livello sonoro
Modello | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

Funzionamento
L'aria compressa entra in una camera anulare e viene strozzata attraverso un piccolo ugello anulare ad alta velocità. Il flusso primario segue un profilo Coanda su una superficie inclinata, creando un centro a bassa pressione che induce l'aria circostante nel flusso primario. Il risultato è un anello conico di aria a 360° che si attacca alla superficie del materiale e lo asciuga uniformemente con flusso d'aria ad alta velocità.

Specifiche tecniche

• Diametri disponibili (Ø interno): 1/2", 1", 2", 3", 4", 5", 6", 7", 9" e 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 e 279 mm). Diametri speciali disponibili.
• Materiali: corpo in alluminio, viti rivestite, spessori plastici; tubo aria PVC uso generale incluso per taglie fino a 4" (102 mm).
• Campo di temperatura: fino a 150°F (66°C) per i modelli in alluminio.
• Gioco nominale: .002" (0.05 mm); opzioni spessori: .001" (0.03 mm), .003" (0.08 mm), .004" (0.10 mm).
• Filtrazione: i kit includono un filtro a scarico automatico con elemento da 5 micron dimensionato per il flusso; usare aria pulita.
• Ingressi d'aria compressa: ingresso su ciascuna metà; le taglie da 9" (229 mm) in su hanno due ingressi per metà per mantenere uniforme il flusso.
• Montaggio: può essere supportato dal condotto di alimentazione dell'aria compressa; fori filettati (1/4-20) sul lato di scarico.
• Regolazione: il regolatore di pressione fornisce controllo continuo di flusso, forza e consumo d'aria; i kit includono un regolatore della giusta misura.
• Intervallo di consumo d'aria (a 80 PSIG / 5.5 BAR): circa 11.1 a 122.8 SCFM a seconda del modello.
• Intervallo di livelli sonori (misurati a 3' / 914 mm): circa 80 a 89 dBA a seconda del modello.
• I kit includono: Standard Air Wipe, set di spessori, separatore di filtro e regolatore di pressione con accoppiatore (come specificato nel kit).
