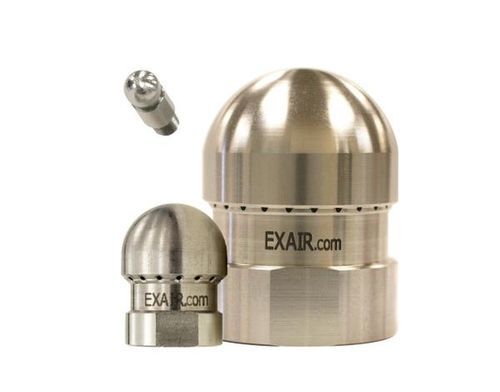

Ugello di soffiaggio inverso Model 1008SS

d'ariadi puliziadi raffreddamento

Panoramica
Gli ugelli ad aria a soffiaggio posteriore sono progettati per pulire l'interno di tubi, manicotti o canali generando un profilo annulare dell'aria a 360° diretto verso l'ingresso. Rimuovono refrigerante, trucioli e detriti prodotti da lavorazioni senza spingere i trucioli più all'interno della parte. Adatti a diametri interni da 1/4" (6,3 mm) fino a 16" (406 mm). È consigliato l'uso di dispositivi di protezione individuale poiché il flusso d'aria è diretto verso l'operatore.

Applicazioni

• Pulizia dei pezzi
• Rimozione trucioli
• Soffiatura di liquidi
• Raffreddamento pezzi
• Trasporto materiali
• Espulsione pezzi
• Trasporto fibre
• Assistenza aria

Vantaggi

• Riduzione del consumo di aria compressa rispetto a tubi aperti
• Riduzione media del rumore di circa 10 dBA (dipende dal modello)
• Migliore prestazione di soffiaggio con minore consumo
• Design compatto, facile da installare
• Maggiore sicurezza per l'operatore rispetto al soffiaggio diretto
• Conforme ai requisiti OSHA su pressione dead-end e rumore applicabili
• Supporta un aumento della produttività

Materiali
Acciaio inossidabile tipo 316 — adatto ad alte temperature, ambienti corrosivi e usura meccanica. Temperatura massima: 1000°F (538°C).

Accessori
Schermi anti-trucioli

• Modello 901650 — per estensioni M4 x 0,5 (protegge l'operatore da detriti proiettati)
• Modello 901222 — per estensioni 1/4 NPT

Tubo di estensione in alluminio
Le estensioni consentono di raggiungere l'interno di tubi, manicotti o canali; disponibili fino a 72" (1829 mm). Esempi di modelli:

• 9492 — 6" (152 mm) alluminio, M4 x 0,5
• 9493 — 12" (305 mm) alluminio, M4 x 0,5
• 9495 — 24" (610 mm) alluminio, M4 x 0,5
• 9497 — 36" (914 mm) alluminio, M4 x 0,5
• 9188 — 12" (305 mm) alluminio, 1/4 NPT
• 9194 — 72" (1829 mm) alluminio, 1/4 NPT
• 900353 — 12" (305 mm) alluminio, 1" NPT

Prestazioni (modelli di esempio)

• 1004SS — 4,5 SCFM (127 SLPM), 75 dBA — per diametri interni 1/4"–1" (6,3–25,4 mm)
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — per diametri interni 7/8"–4" (22–102 mm)
• 1008SS — 57 SCFM (1.614 SLPM), 89 dBA — per diametri interni 2"–16" (51–406 mm)

Come funziona (sintesi)
Gli ugelli sfruttano l'effetto Coanda per amplificare il flusso d'aria compressa fino a 25× o più. L'aria viene espulsa da un anello anulare di uscite, inclinate per formare un cono di aria ad alta velocità diretto verso l'ingresso. Il risultato è un getto ad alto volume e alta velocità con consumo minimo, mantenendo la conformità OSHA sulla pressione dead-end.

Specifiche

• SKU (esempio mostrato): P1006SS
• Famiglia modelli disponibile: 1004SS, 1006SS, 1008SS
• Materiale: Acciaio inossidabile tipo 316
• Temperatura massima: 1000°F (538°C)
• EPI raccomandato: Richiesto durante l'uso (aria diretta verso l'operatore)
• Prestazione (es. 1006SS): 22 SCFM (622 SLPM), 80 dBA, per 7/8"–4" (22–102 mm) ID
• Accessori: schermi anti-trucioli (901650, 901222), tubi di estensione in alluminio (più lunghezze fino a 72")
• Principio operativo: Effetto Coanda — elevata amplificazione dell'aria compressa per flusso ad alto volume/alta velocità con basso consumo
