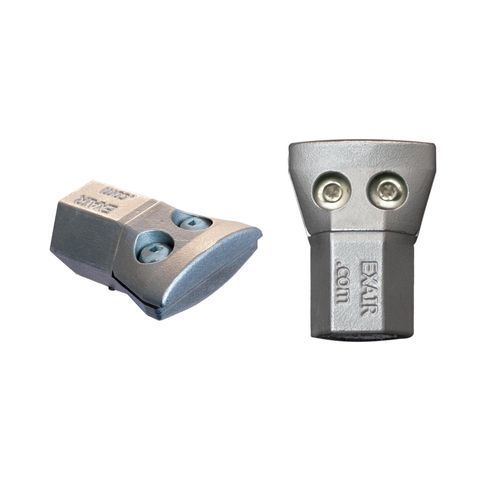

Ugello a getto piatto Model HP1126 Super

d'ariadi puliziadi raffreddamento

Panoramica
La bocchetta 1 pollice High Power Flat Super Air Nozzle™ di EXAIR genera un flusso d'aria piatto largo 1 pollice (25 mm) con forza di soffiaggio di 1 libbra. Il design brevettato massimizza l'aria intrappolata riducendo il rumore. Forza e portata si regolano sostituendo le shim. Disponibile in lega zinco‑alluminio o acciaio inox Tipo 316.

Applicazioni

• Pulizia delle parti
• Rimozione trucioli
• Soffiaggio liquidi
• Raffreddamento componenti
• Trasporto materiali
• Eiezione pezzi
• Trasporto fibre
• Assistenza d'aria

Vantaggi

• Flusso d'aria laminale e potente
• Design brevettato delle shim per variare il flusso
• Funzionamento molto silenzioso
• Basso consumo d'aria compressa
• Conforme ai requisiti OSHA su rumore e pressione
• Disponibile in lega zinco‑alluminio o acciaio inox 316

Materiali

• Lega zinco‑alluminio – uso generico; temp. max 250°F (121°C).
• Acciaio inox Tipo 316 – per alte temperature, ambienti corrosivi e usura meccanica; temp. max 1000°F (538°C).

Accessori

• Set di shim – Il set HP1136SS include shim da 0.020" (0.51 mm) e 0.030" (0.76 mm); shim da 0.025" (0.64 mm) installata di default.
• Tubo Stay Set – tubi flessibili riposizionabili ideali per regolazioni frequenti; mantengono l'orientamento.
• Raccordi snodati – consentono regolazione di ±25° dall'asse centrale; disponibili in acciaio inox Tipo 303 o 316.
• Basi magnetiche – montaggio sicuro (orizzontale o verticale) con valvola di intercettazione integrata per variare forza e portata.

Funzionamento della Flat Super Air Nozzle
L'aria compressa entra nel plenum dell'ugello e viene convogliata attraverso un orifizio a fessura preciso. Il flusso primario segue una superficie piatta creando una lamina uniforme d'aria sulla lunghezza dell'ugello. L'aria ambiente viene attratta nel flusso primario con un rapporto di circa 40:1, producendo una lamina laminare definita con elevata forza e minimo taglio d'aria.

Prestazioni
Prestazioni dell'ugello 1 pollice High Power Flat Super Air Nozzle
Modello | SCFM | SLPM | Forza (lbs) | Forza (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* Forza misurata a 12 inch (305 mm) dall'obiettivo.
* Livello sonoro misurato a 3 ft (914 mm).
* Tutte le misure a 80 PSIG (5.5 BAR).
* Shim 0.025" (0.64 mm) installata.

Specifiche

• Marca: EXAIR
• Nome commerciale: HP1126
• SKU / codice interno: PHP1126
• Tipo di prodotto: 1 inch High Power Flat Super Air Nozzle™
• Larghezza del flusso: 1 inch (25 mm)
• Forza di soffiaggio: 1 lb (454 g) misurata a 12 inch (305 mm)
• Consumo d'aria (a 80 PSIG / 5.5 BAR): 17.5 SCFM (495 SLPM)
• Livello sonoro: 82 dBA (misurato a 3 ft / 914 mm)
• Rapporto di entrainment: circa 40:1
• Shim di default: 0.025" (0.64 mm); shim opzionali: 0.020" (0.51 mm) e 0.030" (0.76 mm)
• Materiali disponibili: lega zinco‑alluminio (temp. max 250°F / 121°C) e acciaio inox Tipo 316 (temp. max 1000°F / 538°C)
• Applicazioni tipiche: pulizia parti, rimozione trucioli, soffiaggio liquidi, raffreddamento, trasporto, eiezione pezzi, trasporto fibre, assistenza d'aria
