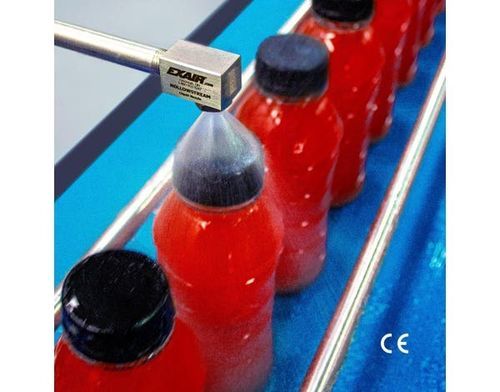

Ugello atomizzatore HL1003SS

per liquidia cono vuotoin acciaio inossidabile

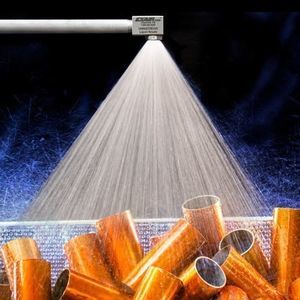

Descrizione Gli ugelli a cono HollowStream™ da 1/8 NPT di EXAIR, con getto circolare ad anello, sono tra i tipi di ugelli più comuni. Gli ugelli a cono cavo vengono utilizzati per risolvere applicazioni di raffreddamento, pulizia, lavaggio, risciacquo e soppressione della polvere in tutto il settore industriale con una quantità di liquido inferiore rispetto alle loro controparti a cono pieno. Il loro design è privo di fianchi, il che crea un'ampia apertura interna che resiste all'intasamento e può funzionare bene con i liquidi contenenti particolato. Producono una distribuzione uniforme in un anello a cono cavo. Il loro design ad angolo retto è compatto e funziona fino a una pressione del liquido di 250 PSI. Sono comunemente utilizzati con liquidi come acqua, brillantanti o detergenti, ma sono efficaci anche con prodotti chimici, pesticidi ed erbicidi. La regolazione della portata del liquido avviene variando la pressione del liquido. Applicazioni

• Raffreddamento, rivestimento
• Riduzione della polvere
• Lavaggio, risciacquo
• Rottura della schiuma
• Spruzzatura di liquami
• Sanificazione, sgrassaggio
• Lubrificazione

Svantaggi

• Flussi di liquido inferiori rispetto alle controparti a cono pieno
• Aumenta la copertura della superficie
• Aumenta il volume di liquido sul bersaglio
• Costruzione interamente in acciaio inox
• Impatto compatto e versatile

Materiali Acciaio inossidabile di tipo 303 - Tutti gli ugelli EXAIR per la nebulizzazione di liquidi sono costruiti in acciaio inossidabile di tipo 303, resistente alle alte temperature e agli ambienti corrosivi; sono progettati per ambienti con una temperatura operativa massima di 800°F (426°C). Dimensioni del getto (modelli a cono HollowStream e 1/8 NPT) Funzionamento degli ugelli a cono FullStream e HollowStream: il fluido atomizzante introdotto nella camera a vortice crea un'azione vorticosa; la geometria della calotta del liquido produce un getto a cono pieno o vuoto con un angolo di spruzzo controllato. Dimensioni del getto - HL80X5SS (1/8 NPT): 7 PSI: angolo = X, larghezza A = X, B = X, C = X 20 PSI: angolo = 20°, larghezza A = 0,4", B = 1,1", C = 2,1" 60 PSI: angolo = 55°, larghezza A = 1,0 in, B = 3,1 in, C = 6,2 in Dimensioni dello spruzzo - HL8001SS (1/8 NPT): 7 PSI: angolo = 23°, larghezza A = X, B = X, C = X 20 PSI: angolo = 50°, larghezza A = 0,9 in, B = 2,8 in, C = 5,6 in 60 PSI: angolo = 60°, larghezza A = 1,2", B = 3,5", C = 6,9" Dimensioni dello spruzzo - HL8002SS (1/8 NPT): 7 PSI: angolo = 50°, larghezza A = 0,9 in, B = 2,8 in, C = 5,6 in 20 PSI: angolo = 53°, larghezza A = 1,0 in, B = 3,0 in, C = 6,0 in 60 PSI: angolo = 60°, larghezza A = 1,2", B = 3,5", C = 6,9" Dimensioni dello spruzzo - HL8003SS (1/8 NPT): 7 PSI: angolo = 50°, larghezza A = 0,9 in, B = 2,8 in, C = 5,6 in 20 PSI: angolo = 53°, larghezza A = 1,0 in, B = 3,0 in, C = 6,0 in 60 PSI: angolo = 60°, larghezza A = 1,2", B = 3,5", C = 6,9" Dimensioni dello spruzzo - HL8005SS (1/8 NPT): 7 PSI: angolo = 40°, larghezza A = 0,7 in, B = 2,2 in, C = 4,4 in 20 PSI: angolo = 57°, larghezza A = 1,1", B = 3,3", C = 6,5" 60 PSI: angolo = 70°, larghezza A = 1,4", B = 4,2", C = 8,4" Dimensioni dello spruzzo - HL8008SS (1/8 NPT): 7 PSI: angolo = 53°, larghezza A = 1,0 in, B = 3,0 in, C = 6,0 in 20 PSI: angolo = 60°, larghezza A = 1,2", B = 3,5", C = 6,9" 60 PSI: angolo = 62°, larghezza A = 1,2", B = 3,6", C = 7,2" Dimensioni dello spruzzo - HL8010SS (1/8 NPT): 7 PSI: angolo = 60°, larghezza A = 1,2", B = 3,5", C = 6,9" 20 PSI: angolo = 65°, larghezza A = 1,3", B = 3,8", C = 7,6" 60 PSI: angolo = 70°, larghezza A = 1,4", B = 4,2", C = 8,4" Dimensioni e prestazioni - Portate (modelli HollowStream, 1/8 NPT) I valori di portata sono forniti come GPM (LPM) alle pressioni del liquido specificate. I valori dei modelli selezionati sono riportati di seguito: HL80X5SS (Capacità 0,05): 3 PSI: 0,033 GPM (0,125 LPM) 5 PSI: 0,040 GPM (0,151 LPM) 7 PSI: 0,046 GPM (0,174 LPM) 10 PSI: 0,050 GPM (0,189 LPM) 20 PSI: 0,072 GPM (0,273 LPM) 40 PSI: 0,100 GPM (0,379 LPM) 60 PSI: 0,156 GPM (0,591 LPM) HL8001SS (capacità 1): 3 PSI: 0,067 GPM (0,254 LPM) 5 PSI: 0,083 GPM (0,314 LPM) 7 PSI: 0,094 GPM (0,356 LPM) 10 PSI: 0,100 GPM (0,379 LPM) 20 PSI: 0,153 GPM (0,579 LPM) 40 PSI: 0,206 GPM (0,780 LPM) 60 PSI: 0,239 GPM (0,905 LPM) HL8002SS (capacità 2): 3 PSI: 0,12 GPM (0,44 LPM) 5 PSI: 0,15 GPM (0,57 LPM) 7 PSI: 0,18 GPM (0,66 LPM) 10 PSI: 0,20 GPM (0,76 LPM) 20 PSI: 0,25 GPM (0,93 LPM) 40 PSI: 0,35 GPM (1,31 LPM) 60 PSI: 0,42 GPM (1,60 LPM) HL8003SS (capacità 3): 3 PSI: 0,20 GPM (0,76 LPM) 5 PSI: 0,22 GPM (0,82 LPM) 7 PSI: 0,26 GPM (0,98 LPM) 10 PSI: 0,30 GPM (1,14 LPM) 20 PSI: 0,43 GPM (1,62 LPM) 40 PSI: 0,61 GPM (2,32 LPM) 60 PSI: 0,75 GPM (2,84 LPM) HL8005SS (capacità 5): 3 PSI: 0,25 GPM (0,95 LPM) 5 PSI: 0,33 GPM (1,25 LPM) 7 PSI: 0,39 GPM (1,49 LPM) 10 PSI: 0,48 GPM (1,82 LPM) 20 PSI: 0,67 GPM (2,54 LPM) 40 PSI: 0,95 GPM (3,61 LPM) 60 PSI: 1,18 GPM (4,46 LPM) HL8008SS (capacità 8): 3 PSI: 0,45 GPM (1,70 LPM) 5 PSI: 0,55 GPM (2,08 LPM) 7 PSI: 0,67 GPM (2,54 LPM) 10 PSI: 0,80 GPM (3,03 LPM) 20 PSI: 1,18 GPM (4,47 LPM) 40 PSI: 1,62 GPM (6,13 LPM) 60 PSI: 1,90 GPM (7,19 LPM) HL8010SS (capacità 10): 3 PSI: 0,48 GPM (1,82 LPM) 5 PSI: 0,64 GPM (2,42 LPM) 7 PSI: 0,79 GPM (2,99 LPM) 10 PSI: 0,96 GPM (3,63 LPM) 20 PSI: 1,31 GPM (4,96 LPM) 40 PSI: 1,85 GPM (7,00 LPM) 60 PSI: 2,10 GPM (7,95 LPM) Caratteristiche / Specifiche tecniche

• Denominazione commerciale: HollowStream™
• Modello/i / SKU mostrato/i sulla pagina: PHL80X5SS (SKU prodotto), codici modello di riferimento: HL80X5SS, HL8001SS, HL8002SS, HL8003SS, HL8005SS, HL8008SS, HL8010SS
• Connessione di ingresso: 1/8 NPT (per i modelli 1/8 NPT)
• Pressione massima del liquido consigliata: fino a 250 PSI
• Forma di spruzzo: Cono cavo (anello circolare)
• Progettazione: camera a vortice senza alette per resistere all'intasamento; corpo compatto ad angolo retto
• Materiale di costruzione: Acciaio inox tipo 303
• Temperatura massima di esercizio: 800°F (426°C)
• Liquidi tipici: acqua, brillantanti, detergenti, prodotti chimici, pesticidi, erbicidi, fanghi
• Metodo di controllo del flusso: regolare la pressione del liquido per variare la portata
• Massimo passaggio libero (esempi per modello): HL80X5SS 0,035 in; HL8001SS 0,063 in; HL8002SS 0,078 in; HL8003SS 0,094 in; HL8005SS 0,125 in; HL8008SS 0,156 in; HL8010SS 0,159 in
